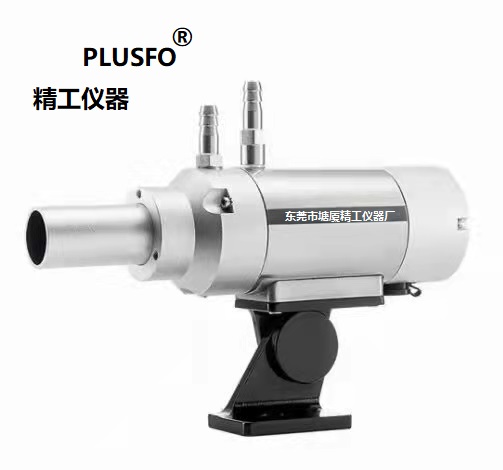

工業窯爐紅外測溫系統 RF-4A19紅外雙色測溫儀

 RF-4A17紅外雙色測溫儀應用反應爐、回轉窯、熱風爐等窯爐在冶金、建材等行業中應用非常廣泛，它可以完成對物料的干燥、焙燒、揮發等不同的工藝作業。隨著行業工藝的不同，窯爐內物料種類、加熱方式、燃料、火焰溫度、負壓控制條件等差異也很大，但大多數情況下都要求進行溫度控制，因此窯爐內的溫度是一個關鍵參數，它直接影響到產品的產量、質量和能耗。

二、技術規格及技術方案

常規場合應用的測溫系統很難滿足在特殊的環境下長期工作或者穩定測量，問題如下：
 一是安裝位置的局限；
 二探頭所處的環境溫度很高；
 三是系統所處的場合移動部件很多，而且要考慮到方便檢修，既不受其他移動設備的損壞，也不能阻擋其他的設備的移動。
RF-4A19紅外雙色測溫儀經過一系列的實踐和改進，RF-4A17系統采用了*新的紅外技術，首先利用紅外探頭的耐高溫特性將紅外探頭安裝在距離被測目標較近的地方，從而解決了安裝空間局限的問題；同時配合吹掃措施，劈開一條測量光路，可以排除灰塵對聚集紅外能量的干擾因素。紅外探測器采用 1.0-1.1μm 雙紅外光譜，進一步提升抗干擾能力并提高了測量的準確性和穩定性；然后通過高溫電纜將采集到的光信號傳送***離惡劣環境的地方進行光電轉換處理和下一步的相關處理，紅外探頭本身具備耐高溫的特性，配合壓縮空氣冷卻，可進一步提高其耐高溫的指標；需謹慎保護的紅外探頭、高溫電纜以及處理器都經控制箱和金屬軟管鎧裝保護，探頭設計有方便拆卸的安裝件，既起到冷卻降溫作用，又有動、便于檢修的特點。
2.4 RF-4A17系統介紹以及特點
RF-4A17測溫系統是精工儀器根據多年現場經驗，結合國外同類產品的保護特點，推出的測溫系統之一。產品采用進口德國核心探測器，使得該系統既具有高測量精度、高可靠性強、低漂移性，同時借鑒其它國外同類產品的保護特點，對保護系統作出進一步的改進，尤其是在高溫保護方面，通過改進使得產品更加適用于高溫的環境。

RF-4A17紅外雙色測溫儀該測溫系統安裝在回轉窯的窯頭部位連續準確地測量窯內溫度，無須伸入窯內。系統是依照免維護的標準來設計的，同時安裝也十分簡便。首先將不銹鋼瞄準管安裝在固定鋼結構上并瞄準被測目標，瞄準管是用來保護紅外探頭的，同時提供測量光路。通過電纜將檢測信號傳輸***離高溫環境的電子處理單元，特殊的保護管整體保護，并由儀表氣源對其進行冷卻和劈開潔凈的光路，進而可以準確測出窯內燒結料的溫度。
