2001L-LH42EX00S 紅外測溫儀 管道煙氣測溫裝置

硫化爐專用紅外線測溫儀 2001L-LH42EX00S

2001L-LH42EX00S

硫化爐專用紅外線測溫儀

主要性能指標 2001L-LH42EX00S是精工，2001L系列中單獨為適應石化行業用戶的要求 而開發的 本征安全型測溫探頭 （防爆等級: EEx ib n C T4），可用于石化行業生產中硫化爐、裂解爐等部位的溫度測量，寬 大的測溫范圍可以滿足用戶的不同部位測溫需求。具體指標如下：

溫度范圍：500?2000 °C （可調整）智能響應爐溫附帶峰谷值保持功能 精 度：測量值的土 1% 重復性：測量值的土 0.5% 波 長：2.2微米 響應時間：100毫秒 距離系數（測量距離和測量斑點大小的比值）： 60:1 工作電壓：24VDC 數字輸出：采用 HART協議方式 模擬輸出：4?20毫安 帶HART協議通訊 兩線制 電氣接口 ： 3/4 ” NPT 加裝保護套以后的工作環境溫度：— 40---315 C 過程壓力：小于 0.6Mpa 保護套帶空冷裝置 其他附件：HART適配器（帶溫度監測軟件）、空氣過濾器、手動球閥、連接法蘭、 窺視安裝管及安裝緊固件 防護等級：IP66 , NEMA 4X 防爆等級： EEx ib n C T4 1.2硫化爐紅外測溫裝置的說明 為了適應石化行業的特殊應用場合，我們選擇了本征安全性紅外 測溫探頭。同時因?yàn)楝F(xiàn)場可能有腐蝕及探頭在室外進行測量工作的要求，因此所 有附件的配置都從長時間工作、免維護的角度來考慮。 從該裝置以前的安裝、運行情況來看，硫磺回收燃燒爐的紅外測溫使用本裝 置也可以達到用戶的要求。

硫磺回收裝置紅外線測溫儀

2001L紅外測溫儀用于中制硫爐/酸性氣體燃燒爐、裂解爐、硫化爐、氨氣焚燒爐

2001L-LH42EX00S紅外線測溫儀

為適應石化行業用戶的特殊要求而開發的紅外測溫儀，可用于石化行業生產中制硫爐/酸性氣體燃燒爐、裂解爐、硫化爐、氨氣焚燒爐等部位的溫度測量，寬大的測溫范圍可以滿足用戶的不同部位測溫需求。

產品參數：

型號：2001L-LH42EX00S
測量范圍：500-2000℃

精度：±1%

重復性：±0.5%
波長：2.2μm
安裝方式：法蘭連接

彩色電視信號發生器 說明書

Angle Star數顯傾角儀 DP45

多功能高清電視信號發生器 操作手冊

彩色電視信號發生器 生產廠家

多功能高清電視信號發生器 技術參數

VS14C 圖像信號發生器 操作手冊

VS-14C 圖像信號發生器

XT-1A視頻圖像信號發生器 說明書

363電視頻道信號發生器 使用方法

4001音頻掃描信號發生器 操作手冊

S305全頻道彩色電視信號發生器

XT1B視頻圖像信號發生器 使用方法

主要技術參數：

視頻信號輸出

輸出幅度 ≥1.5Vp-p(0～1.5Vp-p可調)/75Ω

極    性 正極性

削隱電平 0±0.2VDC

同步信號比例 30％

外視頻信號輸入

輸入幅度 1Vp-p/75Ω(調制度為82％左右)

極    性 正極性

色度信號 色度載波頻率 4.433619 MHz  PLA/B.D.G.H.I.K 3.579545 MHz  NTSC/M

色度信號相位誤差 色同步±3° 各彩色±5°

內音頻信號 1kHz±10％  正弦波

外音頻信號輸入

外音頻頻率范圍 20Hz～15kHz

外音頻輸入幅度 420mV/rms (1kHz時頻偏為±50 kHz左右)

信號發生器工作制式 PAL/B.G.， PAL/I， PAL/D.K，NTSC/M （選購）

視頻與音頻載波

視頻載波頻率范圍 45MHz～871.25MHz

頻率誤差 ≤7×10^－5

輸出幅度 50～110eq \o(\s\up 8(+10),\s\do 3( -5))+10 -5 dBuV/75Ω

視頻調制方式 調幅/負極性

音頻載波與視頻載波 4.5 MHz  NTSC/M （選配）

間    距 5.5 MHz  PLA/B.G.H 6.0 MHz  PLA/I. 6.5 MHz  PLA/D.K

視頻載波與音頻載波比 13±3dB

帶外抑止 ≥ 50dB

圖像信號

灰    度 線性8級等街梯信號(從黑到白)

方    格 11橫條×15豎條

點 橫向15點×豎向11點

中心十字 3豎條 1條為中心豎線，2條為左右邊框線. 3橫條 1條為中心橫線，2條為上下邊框線.

黑白方格 橫向16格×豎向12格

多 波 群 0.8  ～ 5MHz 8組單頻信號

半黑半白 左半行黑右半行白

標準彩條 幅度格式:100/0/75/0    PAL制 77/7.5/77/7.5  NTSC制

紅 色 場 幅度格式:與相同色的彩條一致

綠 色 場 幅度格式:與相同色的彩條一致

藍 色 場 幅度格式:與相同色的彩條一致

白 色 場 100％白

四 矢 量 Y=50％

圓    環 Y=100％,半徑 4.5方格

DP-45數字式傾角測量儀 使用方法

紅外線測溫儀CWG550H

CWG550H紅外測溫儀

CWH425紅外測溫儀

CWG60本質安全型紅外測溫儀

CWG550H紅外測溫儀

CWH425紅外測溫儀

CWG60本質安全型紅外測溫儀
CWH425紅外測溫儀，

CWG550H紅外測溫儀，

MST60型本安型紅外測溫儀

高溫計；LAND；M2；300/1100C-V/W-C；ZT5296

高溫計；LAND；M6；100/700C-V；ZT5296

2001L_LH4NEX10S 紅外測溫儀 常見故障

2001L-LH4NEX00S紅外線測溫儀 常見問題

防爆爐內用紅外測溫系統 操作規程

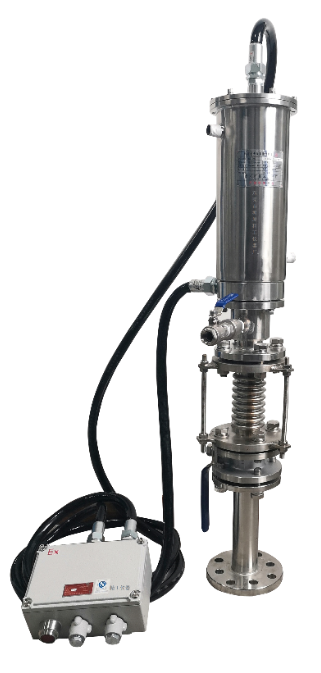

精工儀器公司針對工業爐內（如熱風爐、加熱爐、燒結爐、二燃室、克勞斯?fàn)t等）應用場合，開發出適用于此環境的雙色紅外測溫裝置。設計配置了帶有密封隔離視窗，專用保護裝置。主裝置采用法蘭連接（可根據用戶要求定制），能很方便地連接到爐體上。紅外測溫儀通過測量被測目標的輻射值，來確定其溫度，紅外測溫儀輸出與溫度對應的 4-20mA 電流信號，給計算機或記錄儀進行處理。因?yàn)闋t內環境復雜，煙氣、粉塵等影響因素較多，一般不選用單色紅外測溫方式。我們選用雙色紅外測溫儀方式能減少發射率不同、 測量現場的灰塵、水汽和霧氣、距離的變化和物體局部被遮擋等因素對被測溫度準確性的影響。能夠增加系統的可靠性和大幅減少用戶的維護量

1、傳統工業爐內（熱風爐、燒結爐、加熱爐、二燃室、克勞斯?fàn)t等）溫度的檢測是通過熱電偶來測量，采用裝配式鉑銠—鉑熱電偶或雙鉑銠熱電偶，通過測量保溫墻附近的溫度，間接地反映爐內中心溫度。
2、工業爐內工作條件十分惡劣，高溫、高壓，熱電偶對使用環境的要求和本身結構的限制，在溫度變化頻繁壓力波動大和振動的場合，造成了熱電偶測溫不準確、反應滯后，不能準確反應爐內溫度的變化。
3、熱電偶長期工作在高溫區1200℃～1300℃，熱電偶接線盒所處環境溫度亦高達100～120℃，致使電偶的使用壽命很短，從幾周到幾個月不等。增加了使用成本和維護工作量。
4、為了克服上述缺點，本公司設計生產的工業爐內專用紅外測溫裝置能很好地解決了以上問題，可確保紅外測溫系統在復雜的環境下可靠工作
技術參數:

測溫范圍 700℃-2200℃/500-2000℃，工業級 OLED 顯示，目鏡瞄準，焦距可調，距離系數 100：1，精
度 0.5%，高溫屏蔽電纜 2.5m，帶冷卻保護套

安裝結構:

內置調角機構，球閥，安裝法蘭，單向閥， 石英保護鏡片(帶加熱功能)。法蘭安裝接口： （按客戶要求定制），材質 304 不銹鋼。
