ST300-ABL在線雙色測溫儀 規格書
產品介紹
ST300系列雙色紅外測溫儀可廣泛應用于冶金行業（線棒材、熱軋板、鍛造）和鑄造行業，水泥窯，感應加熱，單晶硅和多晶硅等各種工業場合溫度的測量。尤其適用于遠距離測量小目標、發射率易變化的材料以及有強烈衰減的場合精確溫度的測量。

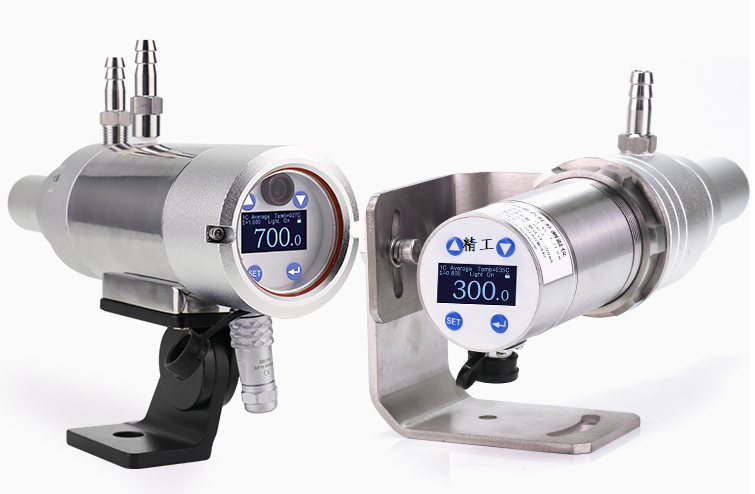

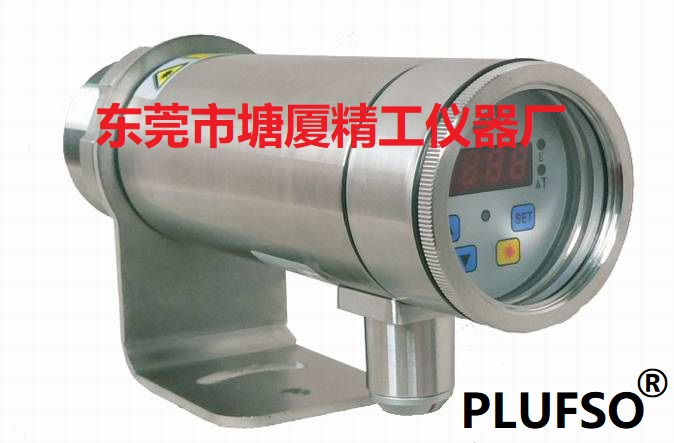

ST300系列雙色測溫儀具有堅固的外形，采用不銹鋼機芯（機芯直徑僅為59mm），標配不銹鋼防護套（帶吹掃和冷卻功能），防護等級IP65，密封部件采用耐高溫橡膠，適用于各種工業場合。
檢測目標在水汽、灰塵、目標大小變化、部分被遮擋、發射率變化等環境中，即使檢測信號衰減95%，也不會對測溫結果有任何影響。軟硬件設計，適用于一百萬倍信號的處理，可以滿足用戶對儀器精度、重復性、等各方面的要求。
產品特點
- 測溫范圍覆蓋350℃～3000℃
- 測溫精度可達0.5%,重復精度為2℃，分辨率0.1℃
- 響應時間10ms～99.99s可調
- 采用可調焦鏡頭，測量距離0.35m至無窮遠
- 對探測器采用PID恒溫控制，消除環境溫度對測量的影響
- 1:1高亮度綠色LED光源或可視目鏡，清晰顯示被測目標的位置及大小
- 兼具雙色和單色測溫功能
- 雙色模式下，有鏡頭臟檢測功能
- 采用工業級OLED屏為顯示界面，人機界面友好
- 豐富的外設接口：2路獨立的模擬量輸出、2路報警輸出、1路電平輸出以及1路RS485通訊接口
- 軟硬件等抗干擾設計提高系統穩定性，可抗2500VDC脈沖群干擾
- 有抗氧化測量功能，測量時不受氧化物的影響
- 最多支持26臺測溫儀總線級聯，通過PC實現網絡化控制
技術參數
|
型號 |
6016 |
7018 |
7030 |
3514 |
4020 |
|
測溫范圍（℃） |
600～1600 |
700～1800 |
700～3000 |
350～1400 |
400～2000 |
|
探測器 |
Si/Si（疊層硅） |
InGaAs/InGaAs（疊層銦鎵砷） |
|||
|
工作波長 |
波長1：（0.7～1.08）μm 波長2：1.08μm |
波長1：（0.9～1.7）μm 波長2：1.7μm |
|||
|
主要應用 |
熱軋、線棒材、金屬鍛造、鑄造、真空爐、 感應加熱、溶化的玻璃、水泥窯、半導體 |
熱軋、線棒材、有色金屬加工、 感應加熱、鍍鋅線 |
|||
|
距離系數 |
60：1 |
100：1 |
100:1或200：1 |
30:1或60：1 |
100：1 |
|
測量距離 |
0.35m至無窮遠可調 |
||||
|
測量精度 |
±0.5%tm℃（tm為測溫范圍上限值） |
||||
|
分辨率 |
0.1℃ |
0.1℃ |
|||
|
重復精度 |
±2℃ |
||||
|
單色系數 |
0.100～1.000，步距0.001可調。 |
||||
|
雙色系數 |
0.850～1.150，步距0.001可調。 |
||||
|
響應時間 |
10ms～99.99s可調 |
||||
|
信號處理 |
峰值、谷值、平均值，環境溫度過高過低報警，單色、雙色可切換，掉電保護等功能 |
||||
|
輸出 |
多種模擬量輸出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可選）， 分辨率0.1℃，電流環輸出最大負載600Ω，電壓輸出允許電流10mA |
||||
|
模擬量16bit輸出4mA～20mA，分辨率0.1℃，電流環輸出最大負載600Ω |
|||||
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制， 導通電阻≤25Ω，最大允許電壓AC42V或DC60V，最大允許電流120mA，響應時間2ms |
|||||
|
PNP電平輸出（輸出電流100mA，帶過載保護） |
|||||
|
RS485輸出，可實現參數修改，數據記錄和查詢等功能 |
|||||
|
顯示方式 |
采用工業級自發光OLED顯示屏 |
||||
|
供電電源 |
DC（20～30）V，帶過壓、過流、短路保護，功耗：5W（24V@200mA）內置EMI濾波器，可抗2500VDC脈沖群的干擾。 |
||||
|
預熱時間 |
內置恒溫加熱器，通電10min后測溫 |
||||
|
瞄準方式 |
內置可見高亮度綠燈或目鏡瞄準 |
||||
|
接口 |
采用德國binder密封插頭和12芯耐高溫屏蔽電纜（長度2.5m） |
||||
|
使用環境 |
不帶水冷：-30℃～+55℃，吹掃壓力為0.1MPa，流量為6L/min 帶水冷：-30℃～+120℃， 冷卻水壓力為0.2MPa，流量為2L/min |
||||
|
防護等級 |
IP65 |
||||
接線表
|
棕 |
紅 |
橙 |
黃 |
綠 |
藍 |
紫 |
灰 |
白 |
黑 |
粉紅 |
淺藍 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
+24V |
0V |
多種方式 |
(4～20) |
輸出信 |
PNP |
COMH |
NOH |
COML |
NOL |
A |
B |
|
電源輸入 |
模擬量輸出 |
對0V |
上限報警輸出 |
下限報警輸出 |
RS485通訊接口 |
||||||
多種方式模擬量輸出為：（4～20）mA、（0～20）mA、（0～5）V、（0～10）V可選。
