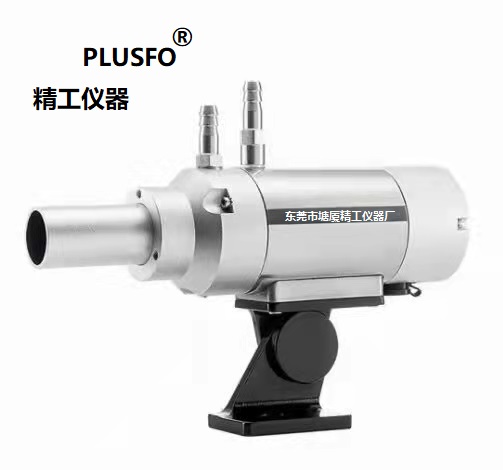

IR-18D 激光瞄準?雙色紅外測溫儀

IR-18D 激光瞄準雙色紅外測溫儀
IR-24D 激光瞄準雙色紅外測溫儀

IR-View聚焦式雙色（Si/Si）紅外測溫儀通過測量目標物體發射的紅外輻射強度計算出物體的表面溫度，并將測量結果轉換成標準的電流信號（4~20mA）和RS-485總線信號輸出。

IR-View內置雙色（Si/Si）探測傳感器，在發射率改變的情況下，相對于單色傳感器具備更高的測量精確度。雙色探測傳感器采用了兩組相比較、具有不同光譜范圍的探測器，該傳感器可有效應用于工作環境被重度污染的情況：例如目標物體被部分遮掩、煙霧、灰塵、大的懸浮物體顆粒、測溫儀鏡頭被雜物污染等，雙色探測傳感器仍然能精確的測量物體溫度。

IR-View測量溫度量程為800~2400℃，搭配光學鏡頭提高了測量的準確度，光學分辨率（距離系數）為200:1，可保證遠距離物體溫度測量的準確性，發射率在雙色模式下0.75~1.25可調，內置激光瞄準器，可精確瞄準待測物體。

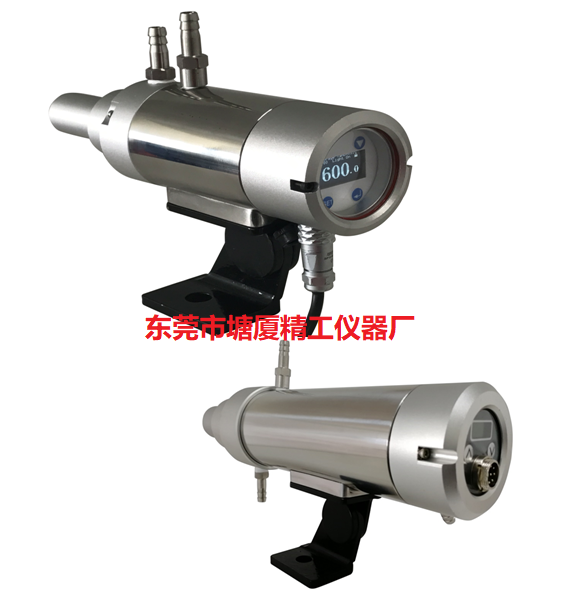

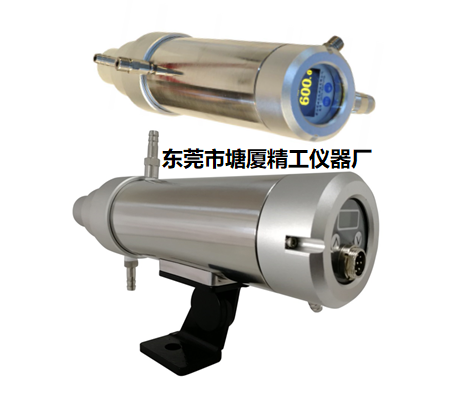

IR-View的最大特點為后面板含聚焦透鏡，可以直接通過人眼觀看瞄準到目標區域，可精確測量復雜環境下通過激光難以瞄準的局部區域。

IP65,NEMA4環境等級。

附錄：雙色紅外測溫儀介紹
雙色紅外測溫儀是紅外測溫儀的一種，即測量物體在兩個不同光譜范圍內發出的紅外輻射亮度并由這兩個輻射亮度之比推斷物體的溫度，稱為雙色紅外測溫儀，或“雙紅外光譜測溫儀”。雙色紅外測溫儀與單色紅外測溫儀相比具有無與倫比的優點。雙色紅外測溫儀的工作原理如下：在選定的兩個紅外波長和一定帶寬下，它們的輻射能量之比隨著溫度的變化而變化。利用兩組帶寬很窄的不同單色濾光片，收集兩個相近波段內的輻射能量，將它們轉化成電信號后再進行比較，最終由此比值確定被測目標的溫度，因此它可以基本消除目標材料發射率調節的不便，采用雙色測溫儀測溫靈敏度較高，與目標的真實溫度偏差較小，受測試距離和其間吸收物的影響也較小。

技術參數

溫度量程	800℃~2400℃
顯示分辨率	0.1℃
發射率（單色模式）	0.10~0.99（可調）
發射率（雙色模式）	0.75~1.25（可調）
響應時間	≤ 10毫秒
精確度	1℃ 或 ±1%（取大值）
探測傳感器	雙色-Si/Si
光學分辨率（D:S）	200:1
光譜響應	1.1μm，1.0μm
重復性	±1% 讀數
模擬輸出	4~20mA，1~5V（可選）
通訊信號	RS-485總線信號
繼電器輸出	1路繼電器觸點（高/低）
激光瞄準器	630~670nm（紅色）
電源輸入	12~24V DC（最大200mA）
環境溫度	-20~80℃（水冷95℃）
相對濕度	10~95%，不結露
存儲溫度	-30~85℃
環境等級	IP65，NEMA 4
外形尺寸	Φ60.5 x 210.5(L)
外殼材料	鋁合金
重量	960g
電纜長度	3米，或其他

選型代碼

選型代碼 IR-View-□-□-□	描述
代碼A	溫度量程
1	800℃~1800℃ 18D
2	800℃~2400℃ 24D
Z	其他定制
代碼B	輸出信號
M	直流0~20mA
N	直流4~20mA
V	直流1~5V
Z	其他定制
代碼C	電纜長度
1	3米
Z	其他定制
