DCT1-7014 在線紅外測溫儀

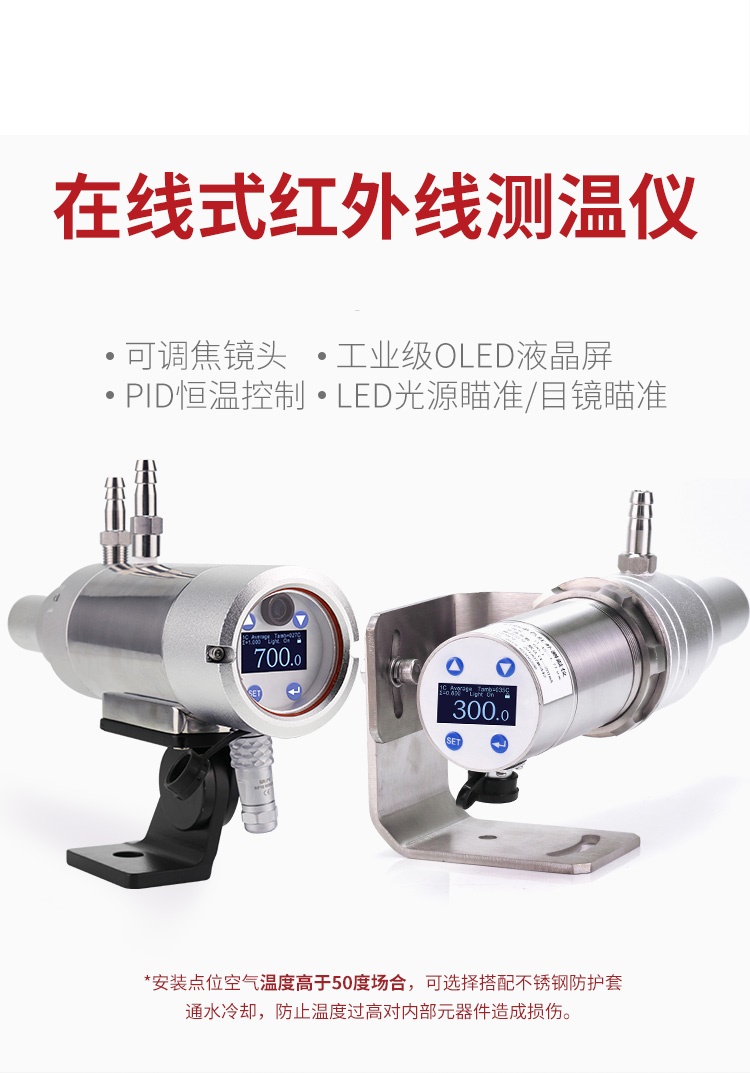

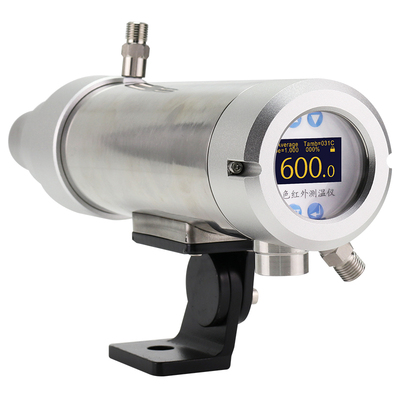

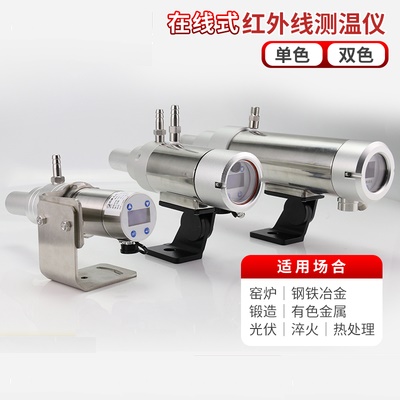

DCT1-7014系列在線紅外測溫儀具有堅固的外形，采用不銹鋼機芯（機芯直徑僅為59mm），標配不銹鋼防護套（帶吹掃和冷卻功能），密封部件采用耐高溫橡膠，防護等級IP65，適用于各種工業場合。軟硬件設計，適用于一百萬倍信號的處理，可以滿足用戶對儀器精度、重復性、等各方面的要求。

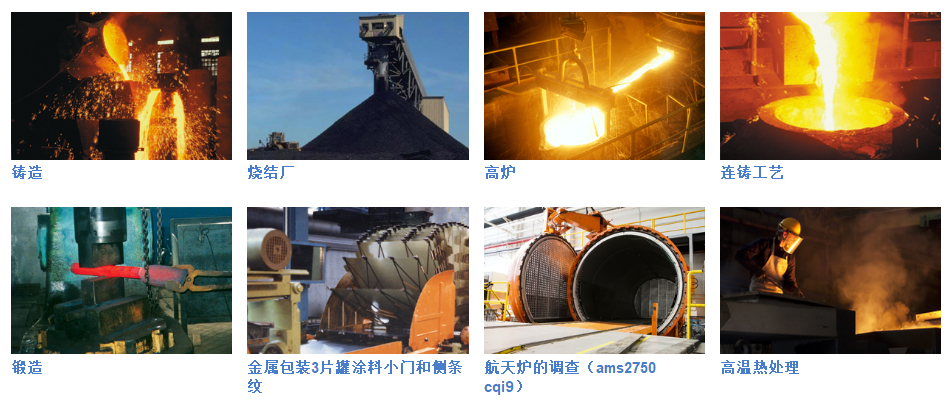

它可廣泛應用于冶金行業（線棒材、熱軋板、鍛造）和鑄造行業，水泥窯，感應加熱，單晶硅和多晶硅等各種工業場合溫度的測量。

產品特點

測溫范圍覆蓋50℃～2500℃
測溫精度可達0.5%,重復精度為2℃
響應時間5ms～99.99s可調
分辨率0.1℃
采用可調焦鏡頭，測量距離0.35m至無窮遠
1：1高亮度綠色LED光源或目鏡瞄準，清晰顯示被測目標的位置及大小。
對探測器采用PID恒溫控制，消除環境溫度對測量的影響
采用工業級OLED屏為顯示界面，人機界面友好
豐富的外設接口：2路獨立的模擬量輸出、2路報警輸出、1路電平輸出以及1路RS485通訊接口。
軟硬件看門狗，硬件EMI濾波等設計提高系統穩定性
可抗2500VDC脈沖群干擾
最多支持26臺測溫儀總線級聯，通過PC實現網絡化控制

技術參數

型號	DCT1-6016	DCT1-7022	DCT1-8025	DCT1-2511	DCT1-3014	DCT1-3522	DCT1-0508	DCT1-1007
測溫范圍（℃）	600～1600	700～2200	800～2500	250～1100	300～1400	350～2200	50～800	100～700
探測器	Si(硅光電池)			InGaAs(銦鎵砷)			PbS(硫化鉛)	InGaAs（擴展型銦鎵砷）
工作波長	（0.85～1.1）μm			（1.45～1.7）μm			（2.0～2.8）um	（2.0～2.6）um

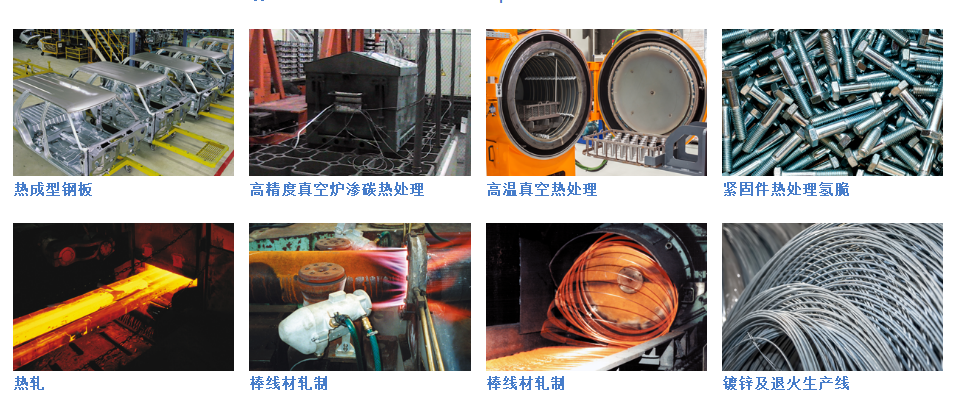

主要應用	熱軋、金屬鍛造、鑄造、感應加熱、玻璃、水泥窯、半導體			熱軋、鍍鋅線、有色金屬加工、退火爐			有色金屬加工、感應加熱、涂層

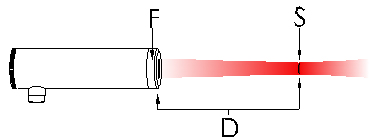

距離系數	100：1	100：1或200:1		60：1	100：1	100：1或 200：1	100：1
測量距離	0.35m至無窮遠可調
測量精度	±0.5%tm℃（tm為測溫范圍上限值）
溫度分辨率	0.1℃
重復精度	±2℃
單色系數	0.100～1.000，步距0.001可調
響應時間	5ms～99.99s可調						20ms～99.99s可調
信號處理	峰值、谷值、平均值，環境溫度過高過低報警，掉電保護等功能
輸出	多種模擬量輸出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可選），分辨率0.1℃，電流環輸出最大負載600Ω，電壓輸出允許電流10mA
	模擬量12bit輸出4mA～20mA，分辨率1℃，最大負載600Ω
	報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制，導通電阻≤25Ω，最大允許電壓AC60V或DC60V，最大允許電流120mA，響應時間2ms
	PNP電平輸出（輸出電流100mA，帶過載保護）
	RS485輸出，可實現參數修改，數據記錄和查詢等功能
顯示方式	采用自發光工業級OLED顯示屏
供電電源	DC（20～30）V，功耗：5W（24V@200mA），帶過壓、過流、短路保護，內置EMI濾波器、可抗2500VDC脈沖群的干擾。
預熱時間	內置恒溫加熱器，通電10min后測溫
瞄準方式	內置可見高亮度綠燈或目鏡瞄準
接口	采用德國binder密封插頭和12芯高溫屏蔽電纜（長度2.5m）
使用環境	-30℃～+55℃，不帶水冷；-30℃～+120℃，帶水冷
防護等級	IP65

接線表

棕	紅	橙	黃	綠	藍	紫	灰	白	黑	粉紅	深藍色
1	2	3	4	5	6	7	8	9	10	11	12
+24V	0V	多種方式模擬量	(4～20) mA	輸出信號地線	PNP 輸出	COMH	NOH	COML	NOL	A	B
電源輸入		模擬量輸出			PNP 輸出	上限報警輸出		下限報警輸出		RS485通訊接口
