2001L-LH42EX00S 熱風爐拱頂和風道輻射高溫計

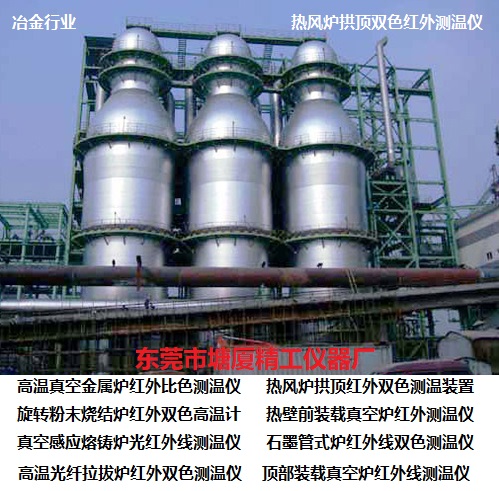

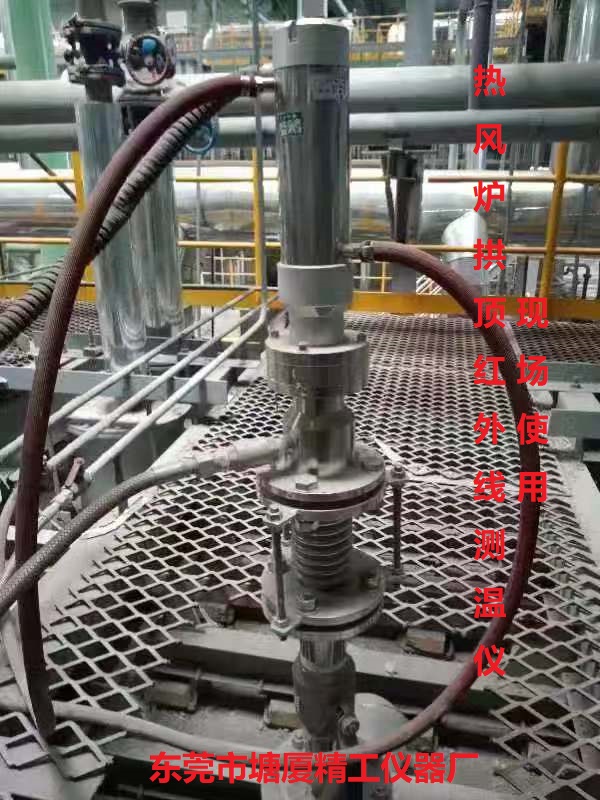

熱風爐拱頂溫度的測量
熱風爐拱頂是一種特殊的場合，拱頂溫度的測量既要解決被測目標的高溫、高壓?jiǎn)栴}、又要適應一年四季露天環境變化的要求。我們經過反復實踐改進，設計了一套帶有密封窗的專用保護裝置。其使用方法是將裝有保護裝置的紅外探頭，固定安裝在拱頂上原來插熱電偶的位置上，使探頭能通過密封窗口和熱電偶插孔，瞄準熱風爐內部，測得熱風爐拱頂?shù)臏囟龋筋^信號經電纜送至安裝于控制柜上的儀表箱處理后，顯示溫度值，并輸出4-20mA標準電流信號，送記錄儀或計算機進行處理。由于本系統的紅外探頭不接觸高溫目標，故具有穩定可靠，使用壽命長的特點，通常可以連續運行五年以上，可以減小熱電偶消耗，大大降低設備運行成本和維護工作量。
熱風管道內部溫度的測量
本系統的測溫裝置與拱頂測溫系統基本相似，將配有保護裝置的紅外探頭安裝在熱風管道原來熱電偶的插孔上，將紅外探頭透過保護裝置的密封窗，再經原電偶的插孔，瞄準熱風管道內部，從而測得熱風管道內部的溫度。由于本系統的測溫探頭安裝在密封窗外邊，整個測溫系統與管內熱風完全隔離，故本系統在調換探頭或其它維護工作都可以在不影響管內熱風工作狀態的情況下進行。而原來常用的熱電偶必須在休風狀態下調換，加上熱電偶屬易耗品，損壞較頻繁。本測溫系統能減少熱電偶消耗，降低設備的運行成本，目前該系統已有本鋼、承鋼、萊鋼等單位使用，并取得了良好的經濟效益。
爐前鐵水溫度的測量
TNIR系列紅外測溫儀測量爐前鐵水的方法是：將裝有吹風套的紅外測溫探頭固定安裝在距鐵水5-15米的支架上，并且瞄準鐵水溝，對每爐鐵水進行連續掃瞄測量，其探頭測得的溫度信號接記錄儀打印溫度曲線或送計算機進行數據處理。本系統最大的優點就是能對每爐鐵水溫度進行自動連續測量，能有效避免人工插入測溫法帶來人為因素的影響。通過分析記錄的溫度曲線或其它計算機處理信息，能較真實地反映出每爐鐵水溫度的變化趨勢，直觀地讀出每爐的最高溫度，為生產管理和工藝改進提供有力的依據。
系統特點
＊ 熱風爐拱頂和風道對于熱風爐輻射高溫計2001L-LH42EX00S是特殊的測溫場合，既要解決高溫高壓?jiǎn)栴}，又要能適應一年四季露天環境變化的要求，故本系統設計配置了帶有密封隔離視窗，具有除濕、防露、保溫功能的專用保護裝置
＊ 主裝置采用法蘭連接（尺寸可根據用戶要求選擇），使裝置能很方便地連接到拱頂或風道上
＊ 不銹鋼球閥，用于關閉與打開窺視管
工作原理
熱風爐輻射高溫計2001L-LH42EX00S通過垂直于拱頂大蓋與蓄熱室相連的通孔（或原熱電偶測溫插孔）測得拱頂或風道的溫度，探測的溫度信號經專用電纜傳送至安裝在測控柜上的二次儀表，經處理后，顯示溫度值，并輸出多種信號，送計算機或記錄儀處理。
系統組成
2001L-LH42EX00S熱風爐輻射高溫計主要由光學接收，電子信號處理，冷卻，吹掃，防水防塵等各部分組成。
熱風爐輻射高溫計2001L-LH42EX00S是我公司針對熱風爐測溫新研制的用微型計算機進行數據采集和處理的高性能、高品質儀器。測溫準確、響應時間快，且具有坡度及輻射率調整功能，調整范圍分別為800-1200和0.10～1.00

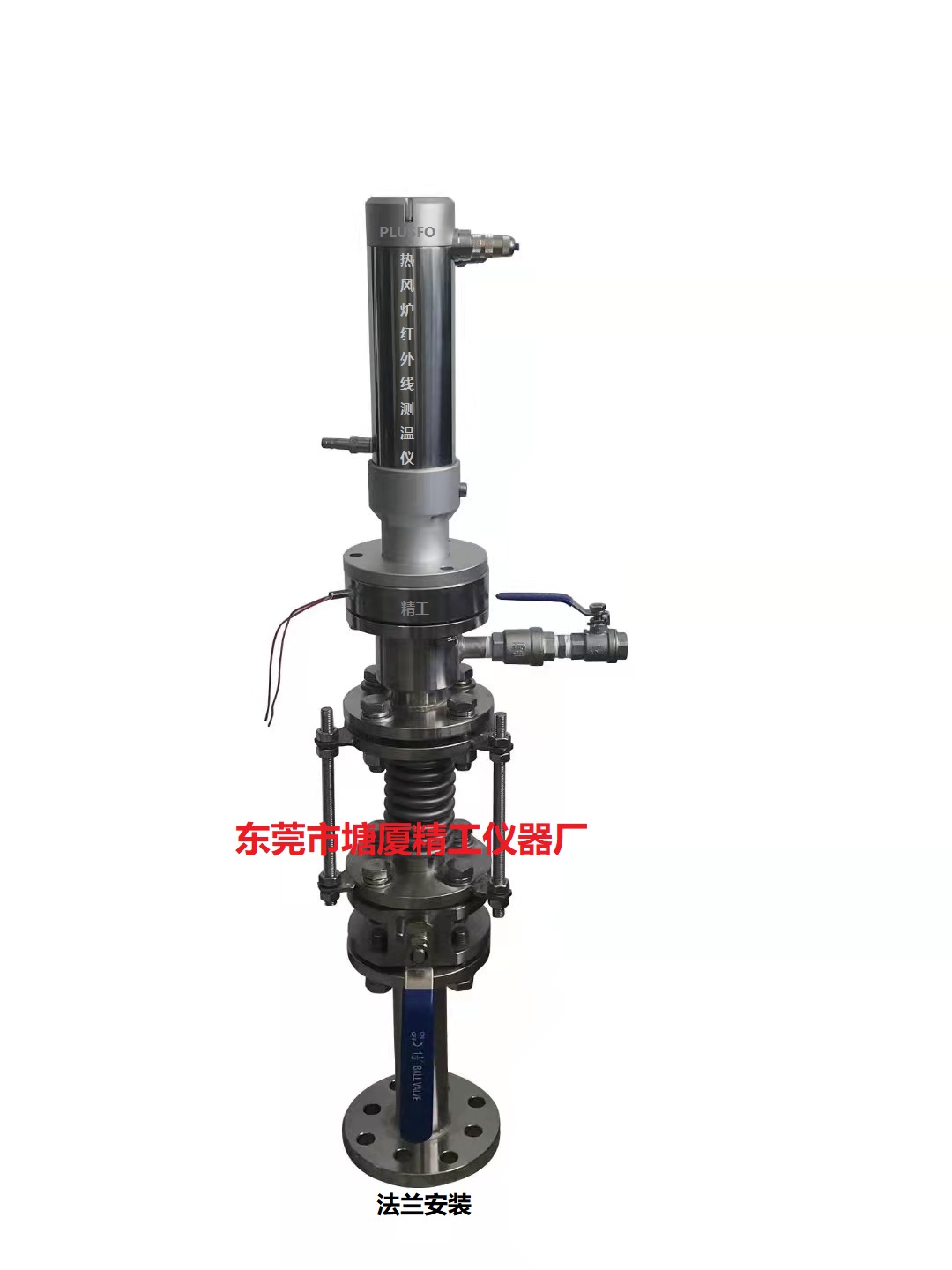

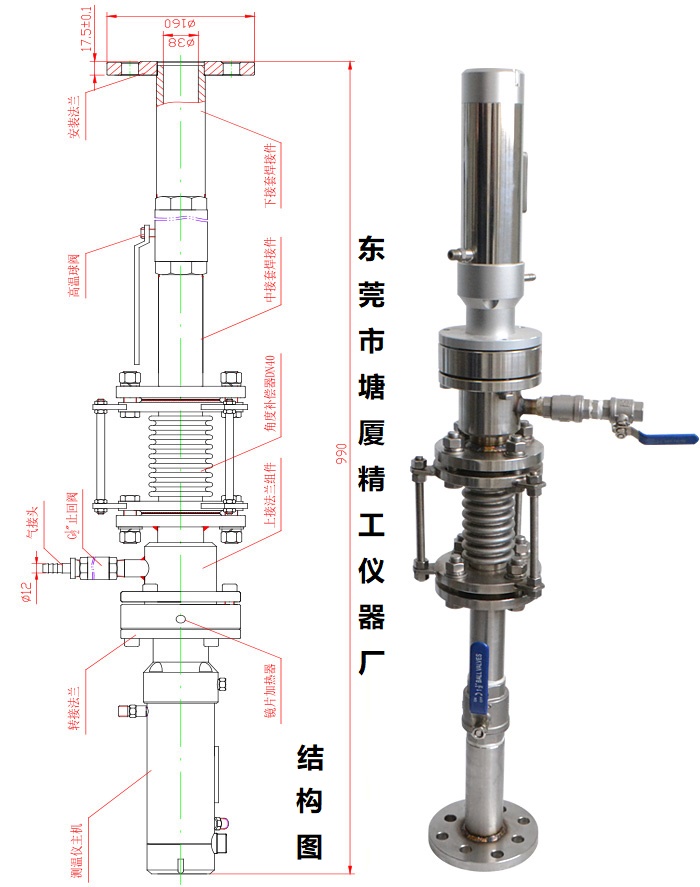

2001L-LH42EX00S熱風爐輻射高溫計裝置由保護鋼套、微調裝置、隔熱層、石英玻璃套件、加熱系統、不銹鋼球閥、無縫鋼管和法蘭等部件構成，具有IP33的防塵防水等級，確保在高溫、高壓、露天環境下紅外測溫系統的正常運行。

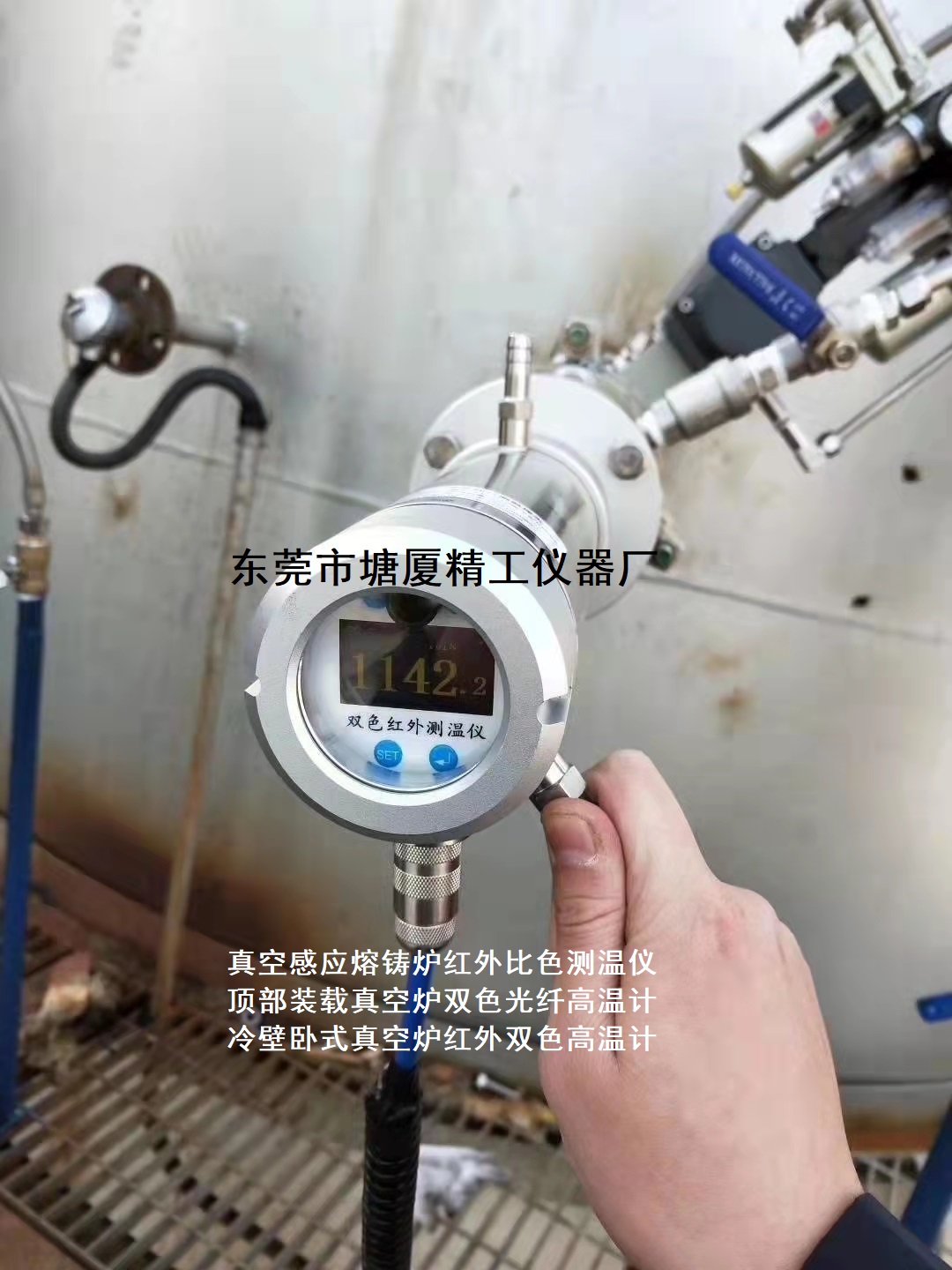

2001L-LH42EX00S熱風爐比色紅外測溫系統
熱風爐拱頂是一種特殊的場合，拱頂溫度的測量既要解決被測目標的高溫、高壓?jiǎn)栴}，又要適應一年四季露天環境變化的要求,為此我公司在原有熱風爐紅外測溫系統基礎上，和用戶需求上，又專門設計生產了一套既可靠又輕便更宜于安裝維護的熱風爐拱頂一體式比色紅外測溫系統。

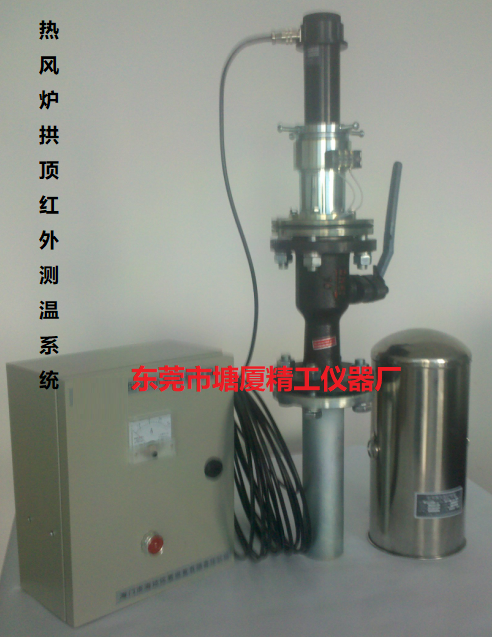

一、比色紅外測溫系統的組成

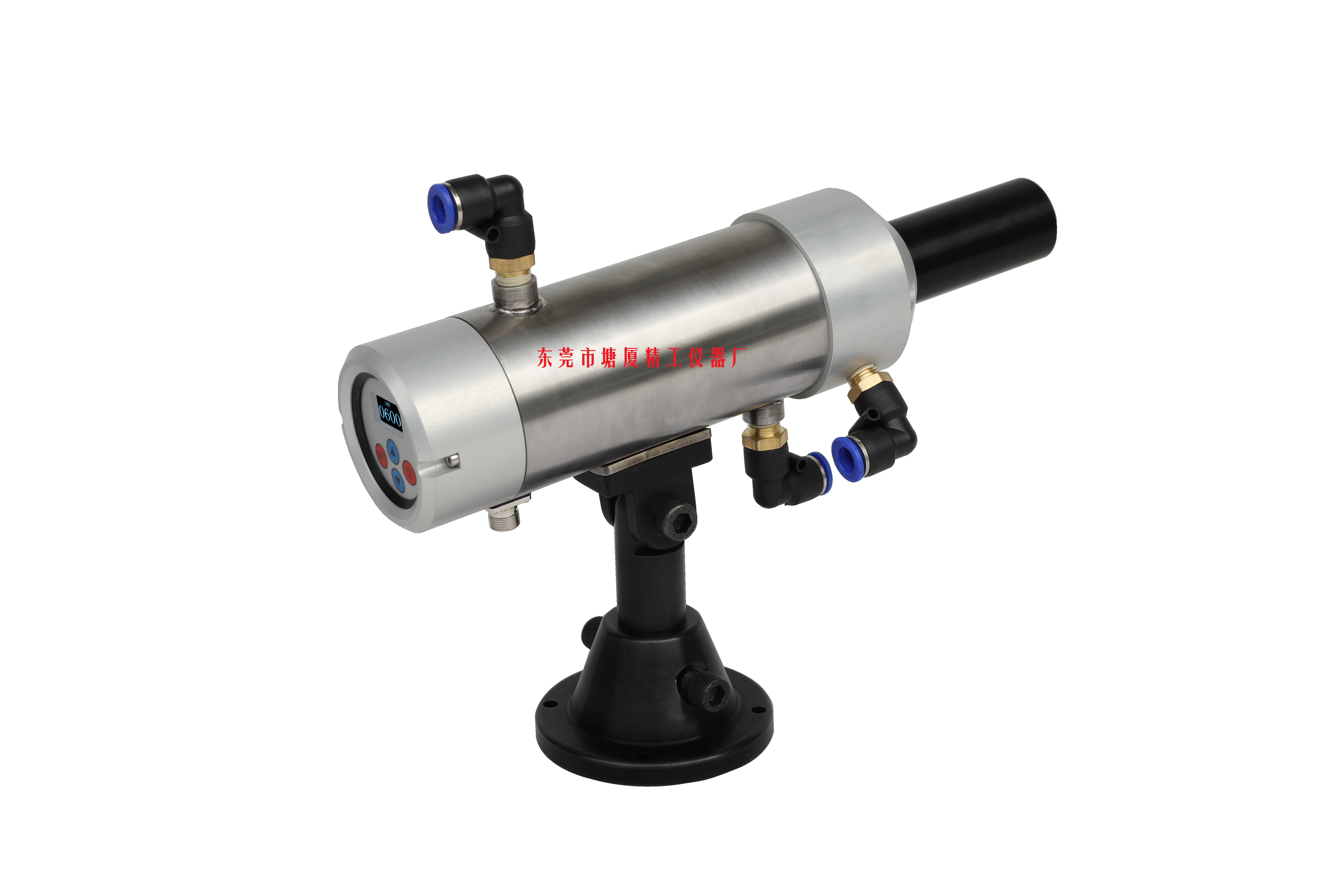

1．比色紅外測溫儀
2．專用 AC/DC 穩壓電源 輸入：AC220V,輸出DC12V
3．熱風爐拱頂紅外探頭保護裝置
4．探頭保護裝置控制器
二、紅外測溫系統各功能單元性能指標和外形尺寸
1． 比色紅外測溫儀主要技術參數
(1) 測溫范圍：700～1600℃
(2) 測溫精度：≤±1％
(3) 輸出信號： Iout 4～20 mA
(4) 距離系數：150：1; 瞄準方式：光學瞄準
(5) 工作波長：0.3～1.0μm和 1.0～1.1μm。
(6) 響應時間：≤0.1S
(7) 工作電源：DC12V
(8) 使用環境：環溫 0～70℃
相對濕度 ≤85％
三. 探頭保護裝置控制器
⑴ 工作電壓：AC 220V±15％
⑵ 工作溫度：0～60℃
⑶ 輸出電壓：18VAC接探頭保護裝置內的電加熱器（紅外探頭保護裝置內的電加熱器與鏡片已改為一體化）。 12VDC接探頭保護裝置中的儀表
使用說明

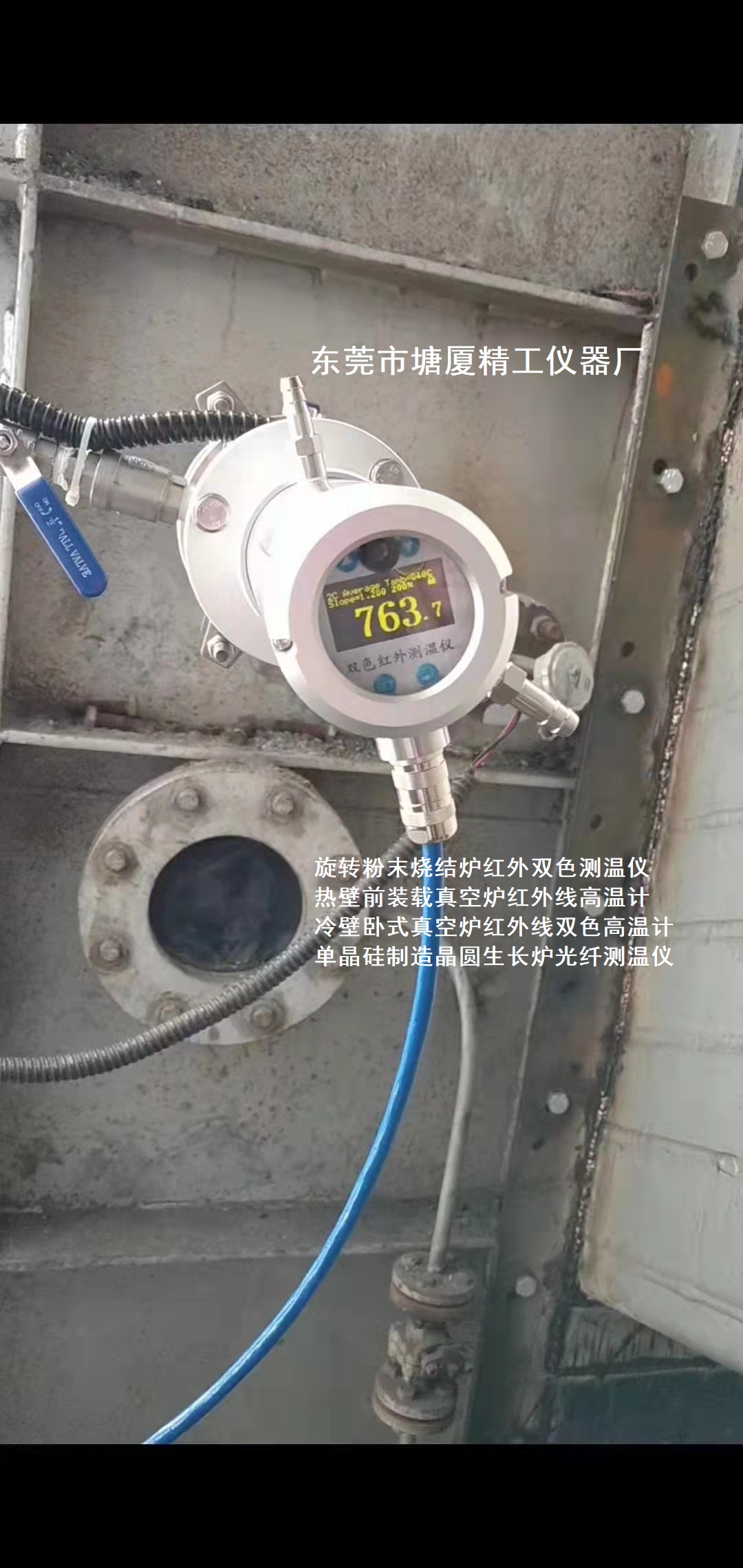

1、紅外測溫儀安裝在探頭保護裝置內，探頭保護裝置控制器安裝在表柜內、控制室內、熱風爐平臺等合適處。
2、四芯電纜線由儀表制造廠提供。出廠標準配置為：一端裝有插頭，另一端接有帶有標注的叉子，插頭端接至熱風爐拱頂上紅外探頭保護裝置內的儀表四芯插座上，叉子端接至探頭保護裝置控制器接線柱上。自拱頂往遠端鋪設，如在鋪設電纜穿管需剪斷信號電纜線后重新上時，最好選擇錫焊，并用套管或膠布加予密封保護。電纜長度由用戶視探頭保護裝置控制器距紅外測溫儀實際按裝位置而定。
3、護套線由用戶自己配置，探頭保護裝置控制器上輸出的18VAC與熱風爐拱頂上的紅外探頭保護裝置內的電加熱器輸入線連接，探頭保護裝置控制器輸出的12VDC接到熱風爐拱頂上的紅外探頭保護裝置內的紅外線測溫儀。紅外線測溫儀輸出的4～20mA接入探頭保護裝置控制器上的接線端上并且通過該接線端輸出給計算機或者記錄儀。
4、觀測通道內徑要求大于或等于60 mm。
5、焊接拱頂法蘭時，要保證法蘭中心與觀測通道中心重合，即：法蘭平面與觀測通道中線垂直。法蘭水平面至拱頂外殼間距離約為10 cm。
6、兩法蘭間的密封墊圈由制造廠提供。

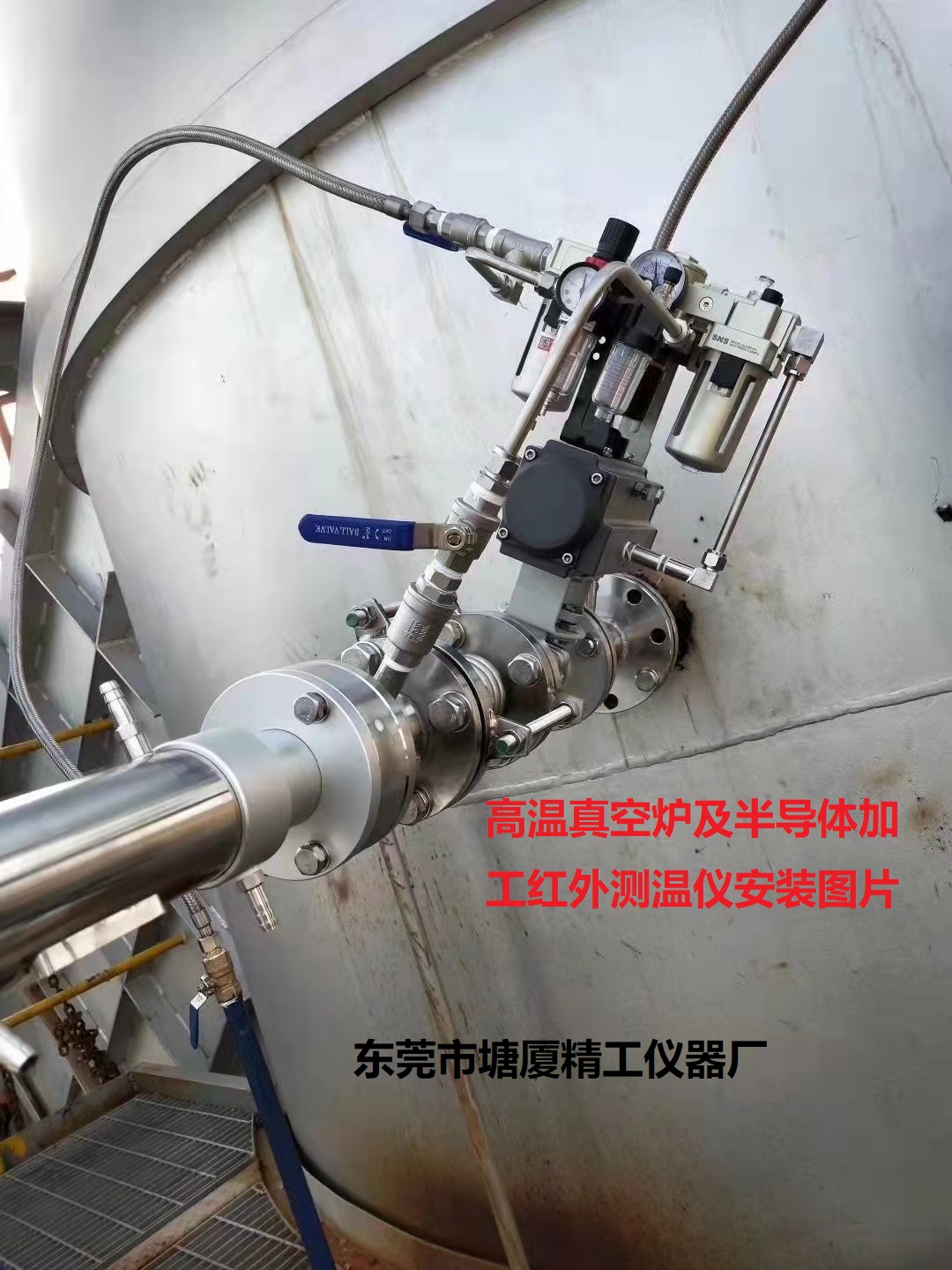

安裝方法
1、焊接拱頂法蘭。
2、鋪設好四芯電纜線和護套線。
3、關閉紅外探頭保護裝置的閥門。
4、安裝紅外探頭保護裝置。兩法蘭間加墊密封圈，用螺絲固定，確保其密封性,絕對不能漏氣。
5、將18VAC的輸入電纜（護套線）與探頭保護裝置內的電加熱器聯接。注意電纜聯接處需用套管或膠布密封，線不能接錯！打開探頭保護裝置控制器上220VAC電源開關，觀察電流表示值，約為0.8A左右。
6、在確認各密封處密封條件下，打開球閥，再次觀測各密封處是否密封，如無泄漏，可透過紅外探頭保護裝置內的鏡片觀察至熱風爐內發紅的球團或格子磚。
7、初時鏡片上會積有汽霧，待電加熱器開始工作汽露會完全消失。此時，把紅外測溫儀裝入紅外探頭保護裝置的可轉動園球內，并將之用外側螺絲旋緊，調整好角度，用肉眼從紅外測溫后部的觀察孔中，應能清楚地看到有一個小圓孔完全被發紅的球團或格子磚非常寬裕地包住，如果發現偏離可以用以下方法進行調整：
A、 逆時針?biāo)砷_上面裝有四個外張螺絲的緊固轉盤。
B、 轉動、調節儀表角度，使之瞄準正確并保持。
C、緊固轉盤順時針旋轉固定牢。
D、再次瞄準，確認正確后能看到儀表穩定正常地顯示爐內溫度。
8、蓋上不銹鋼保護罩殼即可完成。
八、注意事項
1、如果測溫儀的環境溫度超過70℃(紅外測溫儀在測溫狀態下按上升鍵或下降鍵可以顯示環溫)，說明拱頂上的紅外探頭保護裝置己漏氣，必須馬上處理，否則會燒壞儀表。
2、如果測溫儀測量出的爐溫偏低，首先檢查儀表是否瞄準被測位置，其次檢查一下鏡片上是否積水、觀測通道上是否積灰。如果沒有瞄準，請按上面介紹的方法把儀表正確瞄準；如果積水，檢查一下電加熱器工作正常否；如果觀測通道積灰，則要進行清灰工作或通氣吹掃一下。
