熱風爐拱頂溫度的測量

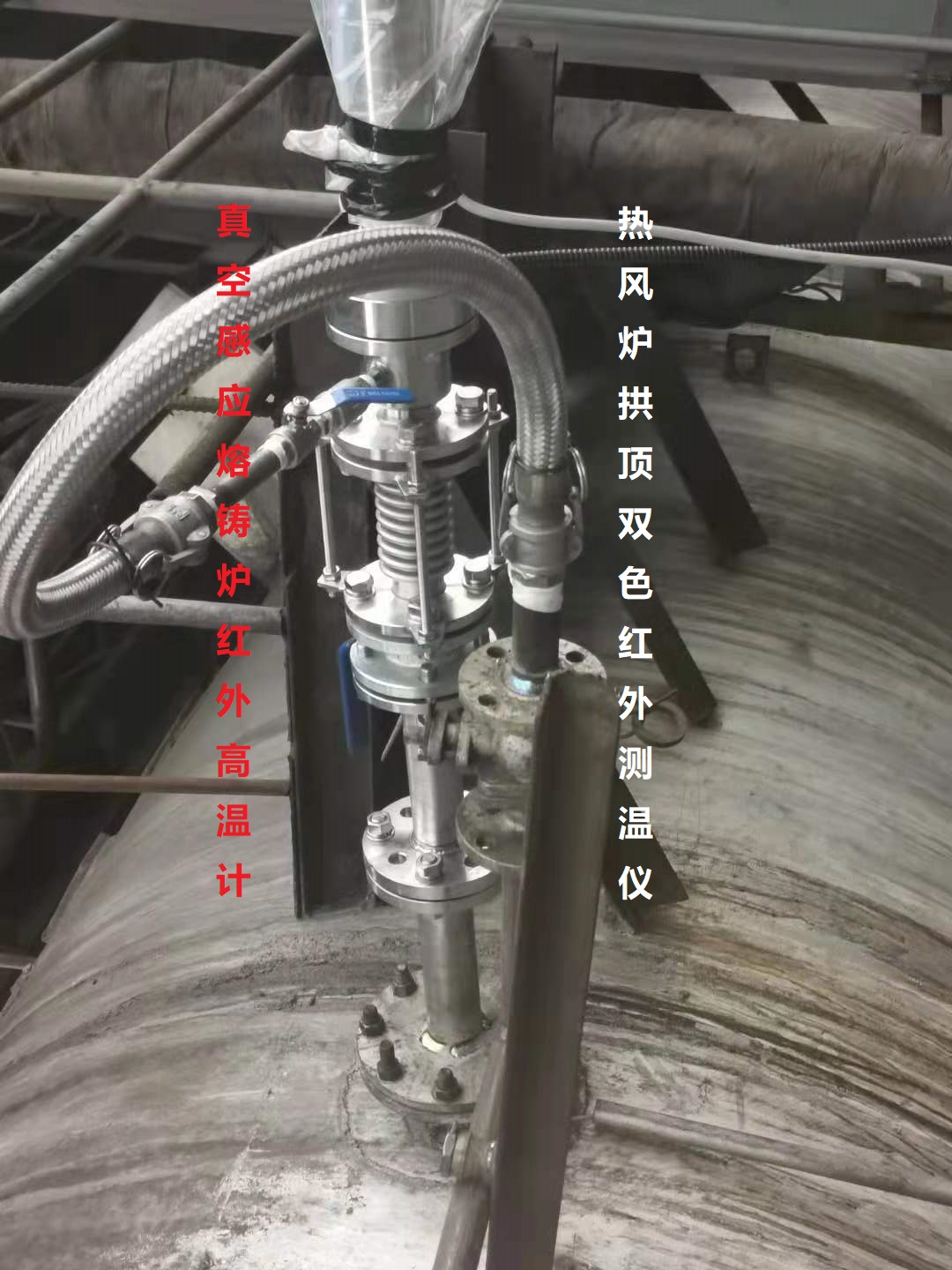

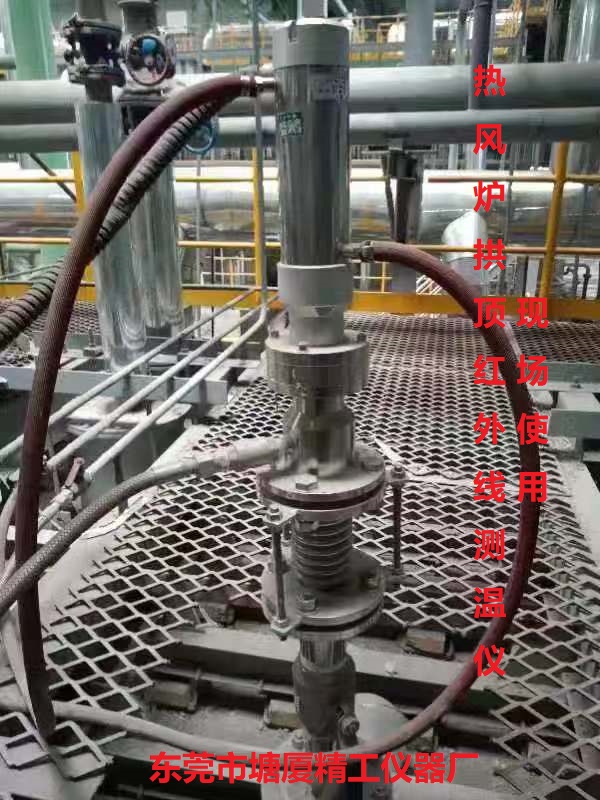

熱風爐拱頂是一種特殊的場合，拱頂溫度的測量既要解決被測目標的高溫、高壓問題、又要適應一年四季露天環境變化的要求。我們經過反復實踐改進，設計了一套帶有密封窗的專用保護裝置。其使用方法是將裝有保護裝置的紅外探頭，固定安裝在拱頂上原來插熱電偶的位置上，使探頭能通過密封窗口和熱電偶插孔，瞄準熱風爐內部，測得熱風爐拱頂?shù)臏囟龋筋^信號經電纜送至安裝于控制柜上的儀表箱處理后，顯示溫度值，并輸出4-20mA標準電流信號，送記錄儀或計算機進行處理。由于本系統的紅外探頭不接觸高溫目標，故具有穩定可靠，使用壽命長的特點，通?？梢赃B續運行五年以上，可以減小熱電偶消耗，大大降低設備運行成本和維護工作量。
熱風管道內部溫度的測量
本系統的測溫裝置與拱頂測溫系統基本相似，將配有保護裝置的紅外探頭安裝在熱風管道原來熱電偶的插孔上，將紅外探頭透過保護裝置的密封窗，再經原電偶的插孔，瞄準熱風管道內部，從而測得熱風管道內部的溫度。由于本系統的測溫探頭安裝在密封窗外邊，整個測溫系統與管內熱風完全隔離，故本系統在調換探頭或其它維護工作都可以在不影響管內熱風工作狀態的情況下進行。而原來常用的熱電偶必須在休風狀態下調換，加上熱電偶屬易耗品，損壞較頻繁。本測溫系統能減少熱電偶消耗，降低設備的運行成本，目前該系統已有本鋼、承鋼、萊鋼等單位使用，并取得了良好的經濟效益。
爐前鐵水溫度的測量
TNIR系列紅外測溫儀測量爐前鐵水的方法是：將裝有吹風套的紅外測溫探頭固定安裝在距鐵水5-15米的支架上，并且瞄準鐵水溝，對每爐鐵水進行連續掃瞄測量，其探頭測得的溫度信號接記錄儀打印溫度曲線或送計算機進行數據處理。本系統最大的優點就是能對每爐鐵水溫度進行自動連續測量，能有效避免人工插入測溫法帶來人為因素的影響。通過分析記錄的溫度曲線或其它計算機處理信息，能較真實地反映出每爐鐵水溫度的變化趨勢，直觀地讀出每爐的最高溫度，為生產管理和工藝改進提供有力的依據。

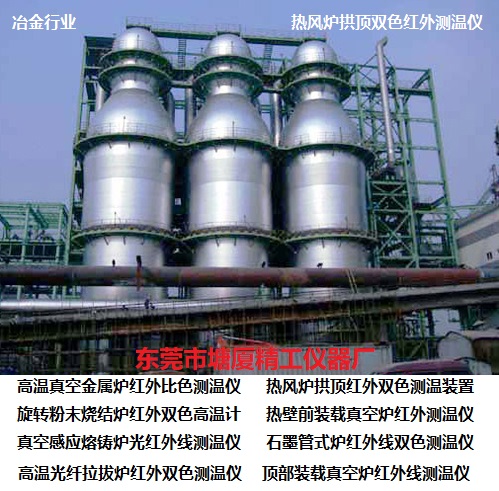

熱風爐紅外測溫儀是為熱風爐或高爐加熱鼓風設備，是現代高爐不可缺少的重要組成部分?，F(xiàn)代高爐多采用蓄熱式熱風爐，其工作原理是先燃燒煤氣，用產生的煙氣加熱蓄熱室的格子磚，再將鼓風站送來的冷風通過熾熱的格子磚進行加熱.。將熱風爐輪流交替地進行燃燒和送風，使高爐連續獲得高溫?zé)犸L(fēng)。熱風爐拱頂?shù)臏囟?，是安全、準確操作熱風爐所必需的重要數據。
1、傳統熱風爐溫度的檢測是通過熱電偶來測量，采用裝配式鉑銠—鉑熱電偶或雙鉑銠熱電偶，通過測量拱頂保溫墻的溫度，間接地控制熱風溫度。
2、熱風爐耐火材料內襯在高溫、高壓環境下，工作條件十分惡劣。熱電偶對使用環境的要求和本身結構的限制，在溫度變化頻繁壓力波動大和振動的場合，造成了熱電偶測溫不準確、反應滯后，不能準確反應爐內溫度的變化。
3、熱電偶長期工作在高溫區1200℃～1300℃，熱電偶接線盒所處環境溫度亦高達100～120℃，致使電偶的使用壽命很短，從幾周到幾個月不等。增加了使用成本和維護工作量。
4、為了克服上述缺點，本公司設計生產的熱風爐拱頂紅外測溫系統能很好地解決了以上問題，可確保紅外測溫系統在復雜的環境下可靠工作。
5、該產品除了用于熱風爐測溫外，也可以用于加熱爐內溫度的測量。
6、結構件耐腐蝕，使用多年，外觀也不會有變化。

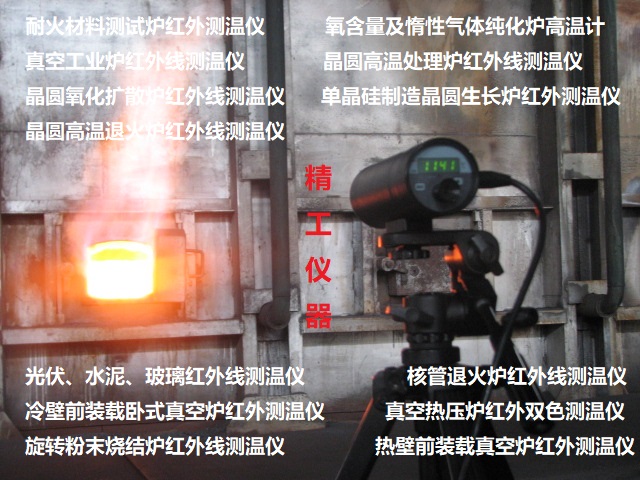

精工儀器針對冶金行業熱風爐應用場合，開發出適用于此環境的雙色紅外測溫儀。設計配置了帶有密封隔離視窗，專用保護裝置。主裝置采用法蘭連接（可根據用戶要求定制），能很方便地連接到拱頂上。
紅外測溫儀通過測量格子磚的溫度來確定熱風的溫度，紅外測溫儀輸出與溫度對應的4-20mA電流信號，給計算機或記錄儀進行處理。雙色紅外測溫儀能減少發射率不同、 測量現場的灰塵、水汽和霧氣、距離的變化和物體局部被遮擋等因素，對被測溫度的影響。能夠增加系統的可靠性和減少用戶的維護量。
|
線棒材、熱軋鋼坯、鍛造、熔鑄爐，水泥窯爐，真空感應加熱爐，單晶硅爐、多晶硅爐、熱風爐、燒結爐 |
||
|
測溫范圍 |
600℃～1600℃ |
700℃～1800℃ |
|
探測器 |
Si/Si（疊層硅） |
|
|
工作波長 |
波長1：（0.7～1.08）μm，波長 2：1.08μm |
|
|
主要應用 |
熱風爐、加熱爐、溶化的玻璃、水泥窯、半導體 |
|
|
距離系數 |
60：1 |
100：1 |
|
測量距離 |
0.35m至無窮遠可調 |
|
|
測量精度 |
±0.5%tm℃（tm為測溫范圍上限值） |
|
|
分辨率 |
0.1℃ |
|
|
重復精度 |
±2℃ |
|
|
單色系數 |
0.100～1.000，步距0.001可調。 |
|
|
雙色系數 |
0.850～1.150，步距0.001可調。 |
|
|
響應時間 |
10ms～99.99s可調 |
|
|
信號處理 |
峰值、谷值、平均值，環境溫度過高過低報警，單色、雙色可切換，掉電保護等功能 |
|
|
輸出 |
多種模擬量輸出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可選）， |
|
|
模擬量12bit輸出4mA～20mA，分辨率1℃，最大負載600Ω |
||
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制， |
||
|
PNP電平輸出 |
||
|
RS485輸出，可實現參數修改，數據記錄和查詢等功能 |
||
|
顯示方式 |
采用工業級自發光OLED顯示屏 |
|
|
供電電源 |
DC（20～30）V，帶過壓、過流、短路保護，功耗：5W（24V@200mA） |
|
|
預熱時間 |
內置恒溫加熱器，通電10min后測溫 |
|
|
瞄準方式 |
目鏡瞄準 |
|
|
接口 |
采用binder密封插頭和12芯高溫屏蔽電纜（長度2.5m） |
|
|
使用環境 |
不帶水冷：-30℃～+55℃，吹掃壓力為0.5MPa，流量為20L/ min |
|
|
防護等級 |
IP65 |
|
