ELMS-G-3520-M 熱處理、鍍鋅線紅外測溫儀
關鍵詞：軋線棒材鋼坯雙色測溫儀 金屬注射成型燒結爐紅外測溫儀 真空氫氣爐紅外測溫儀
真空熱壓爐紅外測溫儀 核管退火爐紅外測溫儀 晶體材料紅外測溫儀 晶圓高溫處理爐紅外線測溫儀
氮化硅氣壓爐紅外測溫儀 真空淬火爐高溫計 碳化鎢氣壓爐紅外測溫儀 CVD 化學氣相沉積高溫爐
石墨純化紅外測溫儀 旋轉粉末燒結爐紅外測溫儀 真空感應熔鑄爐紅外測溫儀 熱風爐拱頂紅外雙色測溫裝置

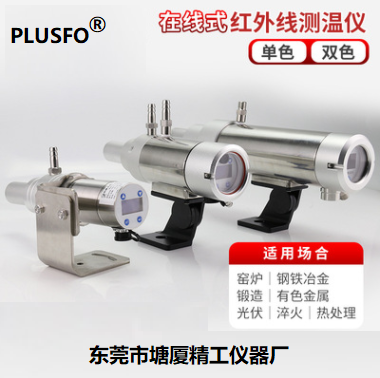

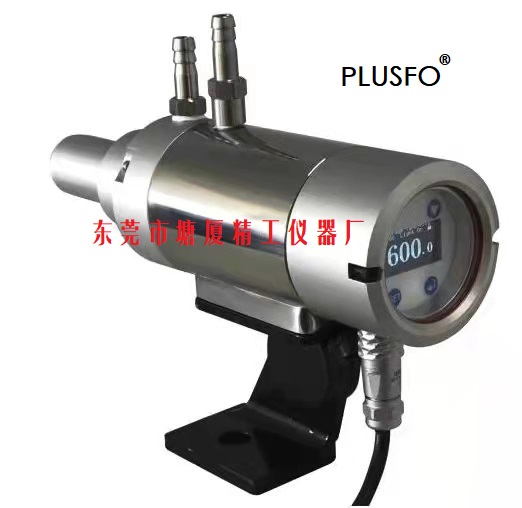

ELMS系列單色測溫儀具有堅固的外形，采用不銹鋼機芯（機芯直徑僅為50mm）,密封部件采用耐高溫橡膠，防護等級IP65，適用于工業場合。軟硬件設計，適用于一百萬倍信號的處理，可以滿足用戶對儀器精度、重復性、等各方面的要求。
紅外測溫儀它可廣泛應用于熱處理、鑄造、水泥窯、感應加熱，單晶硅和多晶硅等各種工業場合溫度的測量。
產品特點
2 紅外測溫儀 測溫范圍覆蓋100℃～2200℃
2 紅外測溫儀測溫精度可達0.5%,重復精度為2℃
2 紅外測溫儀響應時間5ms～99.99s可調
2 紅外測溫儀分辨率0.1℃
2 紅外測溫儀采用可調焦鏡頭，測量距離0.35m至無窮遠
2 紅外測溫儀高亮度綠色LED光源或目鏡瞄準，清晰顯示被測目標的位置及大小。
2 紅外測溫儀對探測器采用環境溫度補償，消除環境溫度對測量溫度的影響
2 紅外測溫儀采用工業級OLED屏為顯示界面，人機界面友好
2 紅外測溫儀多功能外設接口：可編程模擬量輸出、報警輸出、1路電平輸出以及1路RS485通訊接口。
2 紅外測溫儀可抗2500VDC脈沖群信號干擾
2 紅外測溫儀最多支持多臺測溫儀總線級聯，通過PC實現網絡化控制
單色紅外測溫儀原理
目前市場上的單色測溫儀，多為窄波段測溫儀。它的測溫原理是通過物體某一狹窄波長范圍內發生的輻射能量，來決定溫度的大小。測溫儀測量的是一個區域內的平均溫度，測量值受發射率、鏡頭的污染以及背景輻射的影響。
物體發出輻射能量的大小與發射率有一定關系。發射率越大，物體發出的紅外線能量越大。物體的發射率與物體表面的狀態有一定關系，表面的粗糙度、亮暗程度、不同材質都會影響發射率。所以在使用單色測溫儀時，常會有一張不同材質的發射率表。
紅外測溫儀適用場合
紅外高溫計被測物測量面積較大（完全能夠充滿目標視場）、表面較平整（不彎曲）、與測量方向小于30度、被測物體 表面理化狀態穩定(非處于氧化、氣化、液化過程之中) 、光學通道少灰塵和沒有阻擋與衰減等場合下物體溫度的測量。
|
型號 |
ELMS -S-6016-M |
ELMS -S-7018-M |
ELMS -S-7022-M |
ELMS -G-3014-M |
ELMS -G-3520-M |
ELMS -G-1007-M |
|
測溫范圍（℃） |
600～1600 |
700～1800 |
700～2200 |
300～1400 |
350～2000 |
100～700 |
|
探測器 |
Si(硅光電池) |
InGaAs(銦鎵砷) |
InGaAs（擴展 型銦鎵砷） |
|||
|
工作波長 |
（0.85～1.1）μm |
（1.45～1.7）μm |
（2.0～2.6）um |
|||
|
主要應用 |
熱處理、金屬鍛造、鑄造、 感應加熱、玻璃、水泥窯、半導體 |
熱處理、鍍鋅線、 有色金屬加工、退火爐 |
有色金屬加工、感應 加熱、涂層 |
|||
|
距離系數 |
60：1 或100：1 |
100：1或200:1 |
100：1或200：1 |
100：1 |
||
|
測量距離 |
0.35m至無窮遠可調 |
|||||
|
測量精度 |
±0.5%tm℃（tm為測溫范圍上限值） |
|||||
|
溫度分辨率 |
0.1℃ |
|||||
|
重復精度 |
±2℃ |
|||||
|
單色系數 |
0.100～1.000，步距0.001可調 |
|||||
|
響應時間 |
5ms～99.99s，可以調節 |
|||||
|
信號處理 |
峰值、谷值、平均值，環境溫度過高過低報警，掉電保護等功能 |
|||||
|
輸出 |
多種模擬量輸出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可選）， 分辨率0.1℃，電流環輸出最大負載600Ω，電壓輸出允許電流10mA |
|||||
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制， 導通電阻≤1Ω，最大允許電壓AC42V或DC60V，最大允許電流100mA，響應時間2ms |
||||||
|
RS485輸出，可實現參數修改，數據記錄和查詢等功能 |
||||||
|
顯示方式 |
采用自發光工業級OLED顯示屏 |
|||||
|
供電電源 |
DC（20～30）V，功耗：5W（24V@200mA），帶過壓、過流、短路保護， 內置EMI濾波器、可抗2500VDC脈沖群的干擾。 |
|||||
|
預熱時間 |
內置環境溫度補償，幾乎不受環境溫度變化的影響。 |
|||||
|
瞄準方式 |
內置可見高亮度綠燈或目鏡瞄準 |
|||||
|
接口 |
采用全密封插頭 |
|||||
|
使用環境 |
-30℃～+55℃，不帶水冷；-30℃～+120℃，帶水冷 |
|||||
|
防護等級 |
IP65 |
|||||
