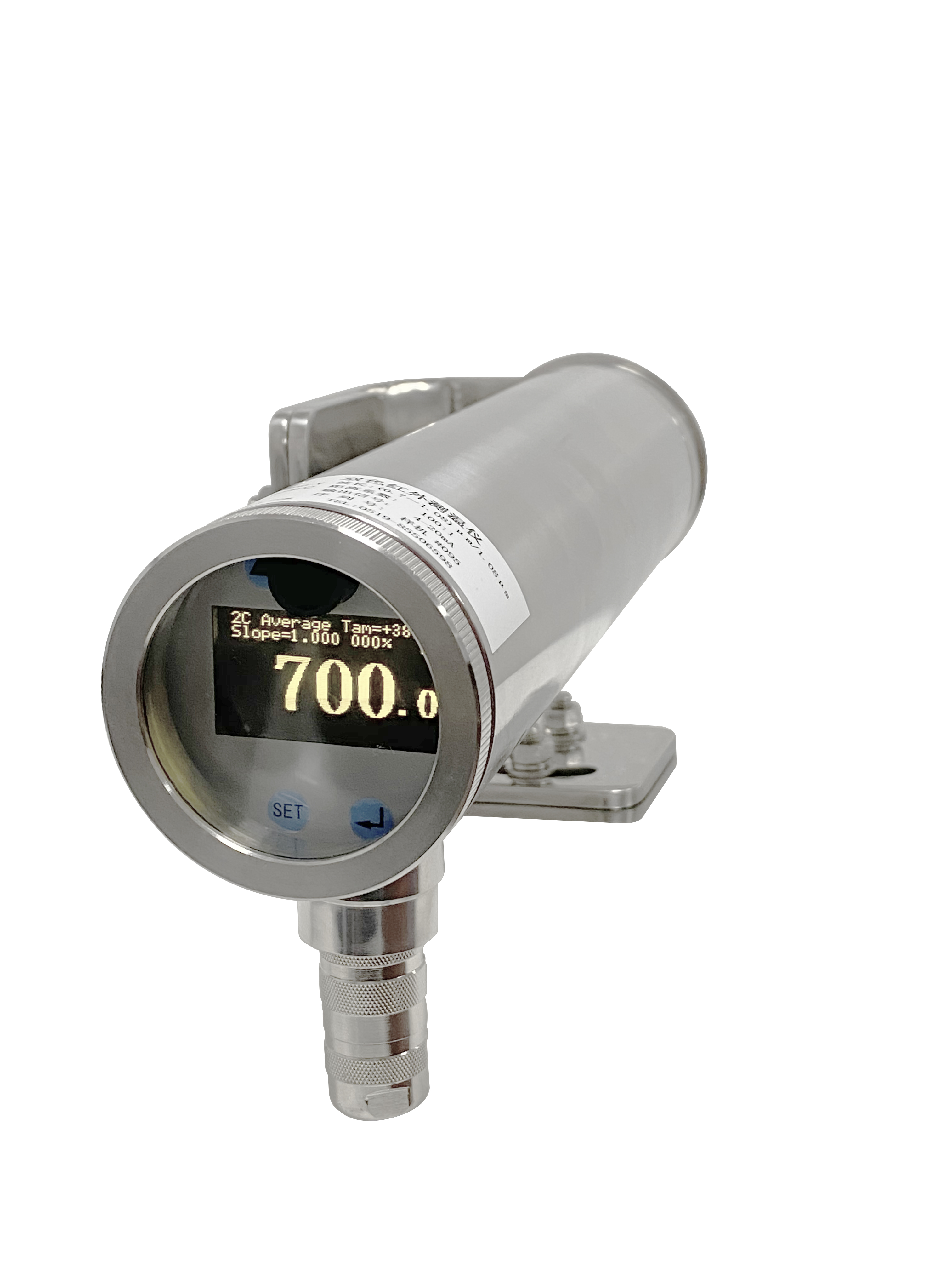

半導體真空爐氣氛爐紅外雙色測溫儀
半導體真空爐氣氛爐比色高溫計
產品特點
1.測溫范圍覆蓋250℃～3000℃（分段）
2. 測溫精度可達0.5%,重復精度為2℃，部分產品分辨率達0.1℃
3.響應時間10ms～99.99s可調
4.采用可調焦鏡頭，測量距離0.35m至無窮遠
5.對探測器采用PID恒溫控制，消除環境溫度對測量的影響
6.清晰顯示被測目標的位置及大小1：1高亮度綠色LED光源或可視目鏡
7. 兼具雙色和單色測溫功能
8.抗干擾雙色模式下，鏡頭臟檢測功能
9.采用工業級OLED屏為顯示界面，人機界面友好
10.外設接口：2路獨立的模擬量輸出、2路報警輸出、1路電平輸出以及1路RS485通訊接口。
11.軟硬件等抗干擾設計提高系統穩定性，可抗2500VDC脈沖群干擾
12.有抗氧化測量功能，測量時不受氧化物的影響
技術參數
|
測溫范圍（℃） |
250～3000（分段） |
|
主要應用 |

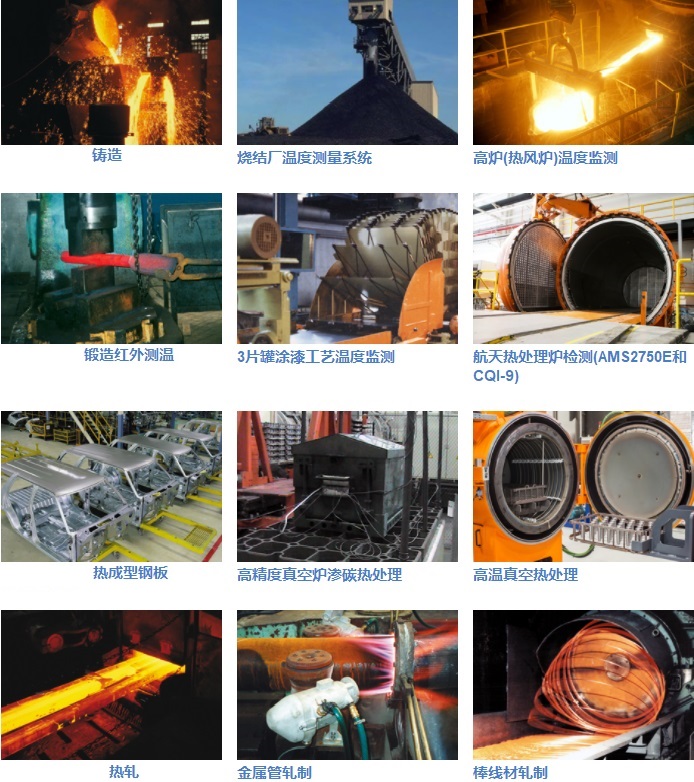

熱軋、線 棒材、金屬鍛造、鑄造、真空爐、感應加熱 、溶化的玻璃、水泥窯、半導體 |
|
距離系數 |
100：1 |
|
測量距離 |
0.35m至無窮遠可調 |
|
測量精度 |
±0.5%T |
|
分辨率 |
0.1℃ |
|
重復精度 |
±2℃ |
|
單色系數 |
0.100～1.000，步距0.001可調。 |
|
雙色系數 |
0.850～1.150，步距0.001可調。 |
|
響應時間 |
5ms～99.99s可調 |
|
信號處理 |
峰值、谷值、平均值，環境溫度過高過低報警，單色、雙色可切換，掉電保護等功能 |
|
輸出 |
多種模擬量輸出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可選）， 分辨率0.1℃，電流環輸出負載600Ω，電壓輸出允許電流10mA |
|
模擬量12bit輸出4mA～20mA，分辨率1℃，電流環輸出負載600Ω |
|
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命制， 導通電阻≤25Ω，允許電壓AC60V或DC60V，允許電流120mA，響應時間2ms |
|
|
PNP電平輸出（輸出電流100mA，帶過載保護） |
|
|
RS485輸出，可實現參數修改，數據記錄和查詢等功能 |
|
|
顯示方式 |
采用工業級OLED顯示屏 |
|
供電電源 |
DC（20～30）V，帶過壓、過流、短路保護，功耗：5W（24V@200mA） 內置EMI濾波器，可抗2500VDC脈沖群的干擾。 |
|
預熱時間 |
內置恒溫加熱器，通電10min后測溫 |
|
瞄準方式 |
內置可見高亮度綠燈或目鏡瞄準 |
|
接口 |
采用德國binder密封插頭和12芯屏蔽電纜（長度2.5m） |
|
使用環境 |
不帶水冷：-30℃～+55℃，吹掃壓力為0.1MPa，流量為6L/ min 帶水冷：-30℃～+120℃， 冷卻水壓力為0.2MPa，流量為2L/min |
|
防護等級 |
IP65 |
接線表
|
棕 |
紅 |
橙 |
黃 |
綠 |
藍 |
紫 |
灰 |
白 |
黑 |
粉紅 |
淺藍 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
+24V |
0V |
多種方式 模擬量 |
(4～20) mA |
輸出信 號地線 |
COMH |
NOH |
COML |
NOL |
A |
||
|
電源輸入 |
模擬量輸出 |
對0V |
上限報警輸出 |
下限報警輸出 |
RS485通訊接口 |
||||||
多種方式模擬量輸出為：（4～20）mA、（0～20）mA、（0～5）V、（0～10）V 可選。
