F900電纜長度測量
FINEST電纜長度測量儀系列產品：兩種不同的測試技術(四線電阻式：CLM33，TDR固態時域反射：F900/F901) | 快速的電纜長度測量及故障定位 | 適合應用于全部金屬類型的電纜測量 | 專為電力部門、電力工程承包商、電線零售商及建筑行業測量電纜長度而設計。

韓國優儀FINEST-F900這款精密的TDR(固態時域反射)電纜測試儀是利用固態時域反射技術(脈沖波回響式)原理來測量電纜長度，查找測試點到斷點或短路點的距離，F(xiàn)900經濟易用，具備許多價格昂貴的高端儀器才有的功能。

韓國優儀FINEST-F900自動匹配輸出阻抗(25,50,75,100,125,150Ω)，適用于電力電纜、同軸電纜、電話線、電視線和網絡電纜等綜合布線的應用。用戶只需通過按鍵操作，便可選擇匹配的電纜類型，調整測量電纜的VOP傳播速率值(VOP值直接關系到測量結果的準確與否)，可自行設定長度顯示單位。F900內置39組標準電纜的VOP數據庫，具有20個記憶單元，用戶可自定義模式測試和存儲20組電纜的VOP值。

韓國優儀FINEST-F900內置過壓安全保護(最高電壓250V有效值，可有效防止儀器的意外損壞)和在線電壓監測功能，當測試電纜的在線電壓超過6.5V，儀器LCD會顯示過壓標識”O(jiān)UCH” 并且終止測試。

韓國優儀FINEST-F900具有螺紋ABS外殼(防滑)，具有防塵、防濺水功能(達到IP42標準)，使用4個AA電池(NEDA 15A 或NR 6)，電池裝于后部電池倉內，易于更換。F900主要適用于電纜生產及批發商、零售商、電工、現場工程師，以及需要測量電纜長度和檢測電纜斷路、短路情況的綜合布線安裝人員。
產品特點
超大LCD背光顯示；
準確度到50cm，最大測量長度達3,000米；
自動輸出阻抗控制、自動量程、自動歸零、自動調整靈敏度；
兼容多種電纜類型，只需設置待測電纜的傳播速率V.O.P值；
250V過壓安全保護，在線電壓監測；
用戶友好菜單界面設計，易于設置和操作；
現場測量刻度轉換功能(米值和英制)；
快速查找樣本電纜的V.O.P值；
20組用戶自定義存儲記憶單元；
內置39組標準電纜數據庫；
CE認證。
適用對象 同軸電纜、屏蔽電纜、雙絞線、多股線、
電力電纜、綜合布線電纜等
測量量程 取決于測量電纜的V.O.P值
3.7km @V.O.P≤99.9%
3.0km @V.O.P≤80.0%
2.4km @V.O.P≤66.0%
1.9km @V.O.P≤50.0%
量程選擇 自動量程控制
分辨力 50cm
準確度 ±(2%讀數+50cm) < 100m
±2%讀數 ≥ 100m
以上準確度對應下列電纜：
1. 長度小于2.4km同軸電纜
2. 長度小于2km 的電話線
3. 長度小于1km的電線
盲區 5m
輸出阻抗 25, 50, 75, 100, 125 或 150Ω
阻抗選擇 自動輸出阻抗控制
VOP值 1.0% 到99.9%可調
內置數據庫 39組標準電纜
記憶單元 20組用戶自定義電纜類型
電纜接頭 BNC
在線電壓探測 6.5V
過壓保護 250V有效值 (通過BNC接頭)
顯示 圖標類型7段LCD，帶背光 (1分鐘無操作自動關閉)
防塵防水 IP42
電池型號 4個1.5V (AA , LR6)
電池壽命 約5,000次測試
工作溫度 -18℃ 到 60℃
存儲溫度 -20℃ 到70℃
相對濕度 85 % 在 35℃
外形尺寸 235H x 100W x 44D mm
重量 約450克
過壓保護標準 EN 60950 : 1999 章節. 2.3,(通訊網絡過壓保護標準)
安規標準 符合IEC1010-1: 2001
EMC EN 61326 : 1997+ A1 : 1998 / CE 認證
選型參考
型號 CLM33 F900
測量原理 四線電阻式 TDR固態時域反射
量程 30000米 3000米
精確度 1% 2%
功能 橫截面積0.15mm2 到 240mm2
20標準檔位
8個用戶自定義檔位
歐姆檔位 自動量程
39組標準電纜
20組用戶自定義
自動輸出阻抗控制
VOP值 1.0% 到99.9%可調
測試盲區 無 5米
取樣值 標準5米 大于10米任意長度
取樣長度越長，測量精確度越高
分辨率 0.1米(長度) / 1m Ω (電阻值) 50cm
在線電壓 不能用于測試帶電線路 6.5V以內 / 250V有效值過壓保護
測量條件 必須夾住電纜的兩端；多股線如能找到末端，可短路末端于一頭測量 于一端測試，夾住兩股相鄰的導線
電纜材質 標準模式：純銅或純鋁國標
自定義模式：任何金屬導體 任何兩芯以上金屬導體
適用對象 單芯線（或多芯的單獨一股）
國標電力電纜、非標電纜、特殊電纜 雙絞線、同軸電纜、屏蔽電纜、多股線

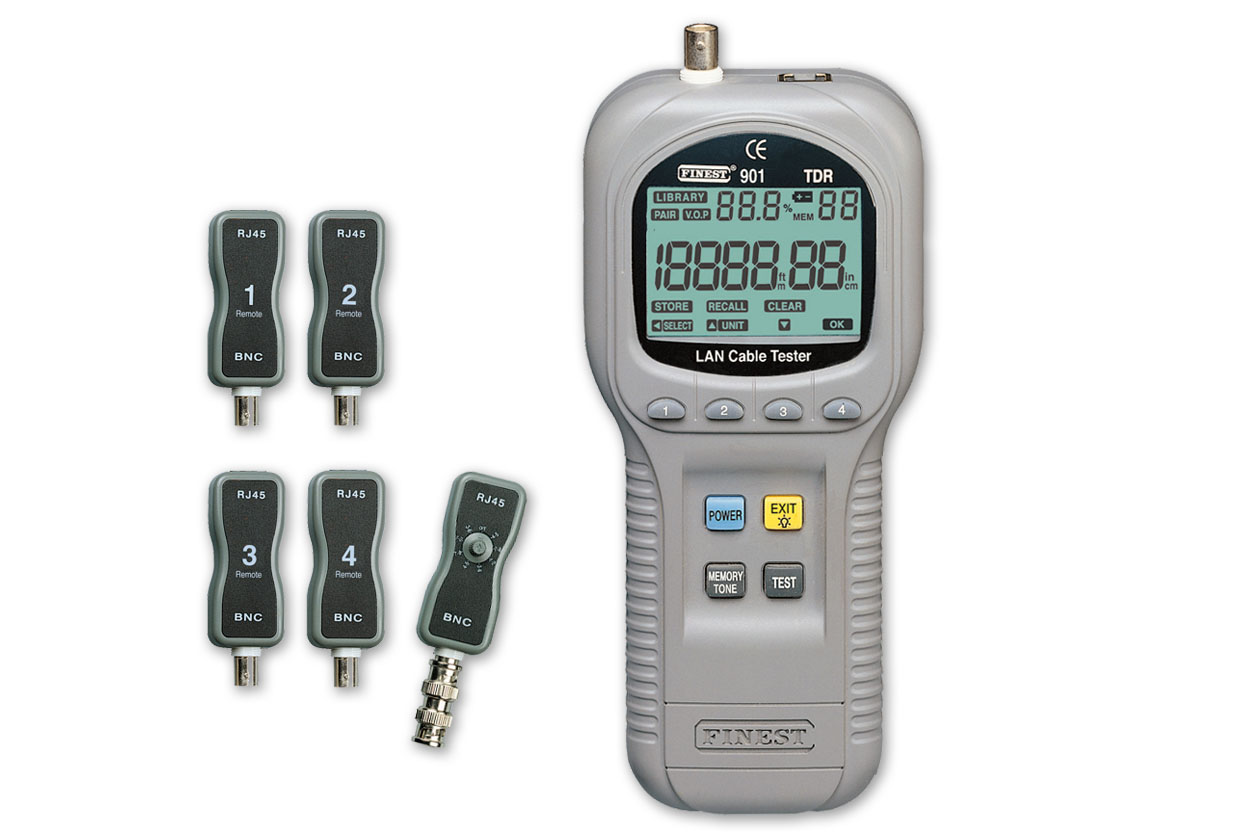

F900 vs F901
型號/功能
F901
F900
顯示分辨力 / 精確度
5cm / <1%
50cm / <2%
長度量程（網線,電話線,同軸電纜,通訊電纜及電力電纜等）
600米
3000米
網路映射：短路,開路,錯接,反接,串擾
V
配置遠端識別器
V
音頻發生器
V
超大LCD背光顯示
V
V
自動輸出阻抗控制
自動量程
自動回零
自動調整靈敏度
V
V
簡易的前面板設計，便于設置和操作
V
V
39組標準電纜數據庫
V
V
20組用戶自定義電纜類型
V
V
在線電壓探測6.5V(超出會提示過壓” OUCH”和終止測試)
V
V
250V有效值過壓保護
V
V
防塵防水IP42
V
V
CE認證
V
V
