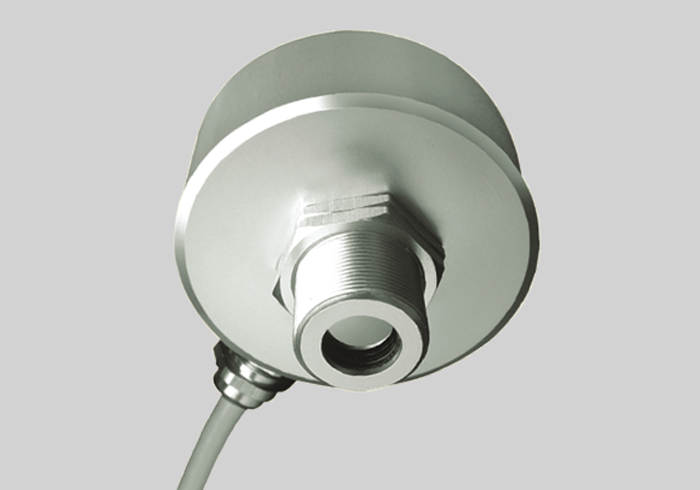

本安防爆紅外測溫儀
溫度測量范圍：0~500℃
帶LED溫度值顯示
發射率可調
4-20mA電流輸出
具備信號短路和電源反接保護功能
可選配二次儀表
主要應用領域
煙草、加熱爐、食品、橡膠、造紙、塑料、包裝、涂裝、電氣、紡織、復合材料、設備配套
基本參數
環境等級：IP65（NEMA-4）
環境溫度：0~60℃
儲存溫度：-20~80℃
相對濕度：10~95%，不結露
防爆標志：Ex iaⅡCT4 Ga
電參數
模擬輸出：4-20mA
最大負載：600Ω
電纜長度：1.8m（標準），3m，8m，15m及特殊規格（定制）
電源供應：24VDC
測量參數
溫度量程：0~500℃
測量波長：8-14μm
距離系數：D：S=20：1
系統精度：±1%或±1.5℃（取大值）（環溫：23℃±5℃）
重復精度：±0.5%或±1℃（取大值）（環溫：23℃±5℃）
溫度分辨率：0.1℃
響應時間：500ms（95%）
發射率：0.95（可調節）
紅外測溫儀，配接的永久引入電纜最長為15m，經國家級儀器儀表防爆安全監督檢驗站（NEPSI）檢驗，符合下列標準：
GB3836.1-2010 爆炸性環境 第1部分：設備 通用要求
GB3836.4-2010 爆炸性環境 第4部分：由本質安全型“i”保護的設備
GB3836.20-2010 爆炸性環境 第20部分：設備保護級別（EPL）為Ga及的設備
產品防爆標志為Ex iaⅡCT4 Ga。
一、產品安全使用特殊條件
防爆合格證號后綴“X”表示產品具有安全使用特殊條件，具體內容為：
1. 該產品必須與隔離式安全柵配套組成本安防爆系統方可適用于爆炸性氣體環境。
2. 由于產品殼體材質為鋁合金，因此安裝方式必須具有防止由于沖擊或摩擦引起點燃危險的安全措施。
二、產品使用注意事項
1. 紅外測溫儀必須與已通過防爆認證的隔離式安全柵配套共同組成本安防爆系統方可使用于現場存在爆炸性氣體混合物的危險場所，其系統接線必須同時遵守本產品和所配隔離式安全柵的使用說明要求，接線端子不得接錯。
本安參數及內部最大等效參數如下：
|
最高輸入電壓
Ui(V) |
最大輸入電流
Ii(mA) |
最大輸入功率
Pi(W) |
最大內部等效參數 |
|
|
Ci(nF) |
Li(mH) |
|||
|
28 |
47 |
0.33 |
14 |
0.3 |
2. 該產品與關聯設備的連接電纜應為帶絕緣護套的屏蔽電纜，其屏蔽層應接地。
3. 用戶不得自行更換該產品的零部件，應會同產品制造商共同解決運行中出現的故障，以杜損壞現象的發生。
4. 產品的安裝、使用和維護應同時遵守產品說明書、GB3836.13-1997“爆炸性氣體環境用電氣設備 第13部分：爆炸性氣體環境用電氣設備的檢修”、 GB3836.15-2000“爆炸性氣體環境用電氣設備 第15部分：危險場所電氣安裝（煤礦除外）”、GB3836.16-2006“爆炸性氣體環境用電氣設備 第16部分：電氣裝置的檢查和維護（煤礦除外）”和GB50257-1997“電氣裝置安裝工程爆炸和火災危險環境 電氣裝置施工及驗收規范”的有關規定。
三、制作廠責任
1. 產品制造廠必須將上述安全使用特殊條件和使用注意事項納入該產品使用說明書。
2. 制造廠必須嚴格按照NEPSI認可的文件資料生產。
