美國FLUKE福祿克 TiR 紅外熱像儀
產品名稱：紅外熱像儀
型號：TiR
用途：可快速、高效地加以檢測查找漏氣點、看不見的潮濕點、施工缺陷。
美國FLUKE福祿克 TiR 紅外熱像儀產品簡介
建筑節能、房屋改建和修繕檢查，以及屋面維護的完美工具。
Fluke TiR 熱像儀是建筑節能、房屋改建和修繕檢查，以及屋面維護的完美工具。所有 Fluke TiR 系列均隨附創新的IR-Fusion® 技術，它可在熱像儀上調整兩個圖像，以便從任何距離都能看到更加清晰的圖像，從而協助您更好地查明建筑問題。 Fluke TiR 系列熱像儀適用于以下或類似的建筑檢測應用領域： 屋頂檢查——快速、高效地檢測平頂建筑系統中的防潮情況。 在整個屋頂尚未完全破損之前找出損壞部分并及時維修或更換。 節能監測——使用紅外光對民用和商業建筑進行節能監測。 通過紅外光進行掃描，檢查是否存在熱耗損、冷滲透、潮氣入侵、混凝土完整性和通風問題，提高住宅或建筑的熱效率。 防潮——準確檢測墻壁內外、天花板中或鋪有地毯的地板下的潮氣問題。 防止霉變——找出不易于發現的潮濕氣源，有效防止霉變。 紅外掃描是最快、最有效的方式，提供 100% 濕氣探測范圍。
美國FLUKE福祿克 TiR紅外熱像儀特性
熱像儀和軟件中均提供了IR-Fusion®技術（以全屏或畫中畫方式融合可見光圖像和紅外圖像），方便識別和報告故障。
堅固、可靠，工程化設計，可承受2 m（6.5 ft）跌落
9.1 cm（3.6 英寸）（對角線） 彩色 VGA（640 x 480）液晶顯示屏
溫度范圍和熱靈敏度專門針對建筑物診斷應用而優化設計
能夠滿足幾乎所有應用和預算范圍
卓越的熱靈敏度可發現極其細微的溫度差異（很可能預示著故障）
可調式手帶 － 適合左手或右手操作
美國FLUKE福祿克 TiR紅外熱像儀技術規格
詳細技術指標
溫度
溫度量程（-10 °C 以下未經校準）
-20 °C～+100 °C (-4 °F～+ 212 °F)
全熱輻射度
是
測量模式
自動或手動平滑縮放
精度：± 2 °C 或 2 %（取二者中較大者）
成像性能
視場角度（FOV）
23°× 17°
空間分辨率（IFOV）
2.5 mRad
最小聚焦距離
紅外：15 cm （6 in）
可見光：46 cm (18 in)
聚焦
手動
像頻
9 Hz 刷新率
探測器類型
160 X 120 焦平面陣列，非制冷微測輻射熱計
紅外鏡頭類型
20 mm F = 0.8 鏡頭
熱靈敏度（NETD）
≤ 0.09 °C @ 30 °C (100 mK)
紅外頻帶
7.5 μm～14 μm
可見光照相機
640 × 480 分辨率
圖像顯示
調色板
鐵紅、彩虹色、高對比度和灰色
強度和跨距
強度和跨距自動或手動平滑縮放
最小跨距（手動模式）
2.5 °C (4.5 °F)
最小跨距（自動模式）
5 °C (9 °F)
IR-Fusion® 信息
全紅外或畫中畫
畫中畫（PIP）
100 % 紅外圖像顯示在中央 320 x 240 像素區域
全屏（關閉 PIP）
100 % 100 % 紅外圖像顯示在中央 640 x 480 像素區域
圖像和數據儲存
儲存介質
2GB SD 存儲卡，可保存3000幅 .bmp格式的全紅外圖像或 1200 幅.IS2 格式的IR-Fusion 圖像（
文件格式
非輻射（.bmp）或 全輻射（.is2）
非輻射（.bmp）圖像文件不需要分析軟件
使用 SmartView? 軟件導出的文件格式
JPEG、BMP、GIF、PNG、TIFF、WMF、 EXIF 和 EMF
通用技術指標
溫度
工作：
-10 °C～50 °C (14 °F～122 °F)
儲存：
-20 °C～+50 °C (-4 °F～122 °F)，含電池
相對濕度
10 %～90 %，無結露
顯示屏
9.1 cm（3.6 in）（對角線）彩色VGA（640 x 480）液晶顯示批國內（可選亮度或自動調節）
控制和調整
用戶可選溫度單位 (°C/°F)
語言選項
時間/日期設置
軟件
提供 SmartView? 分析和報告軟件
電源
電池：
內置可充電電池組（已裝）
電池壽命：
3～4 小時連續使用（LCD 顯示屏的亮度為50% 時）
使用交流適配器/充電器及汽車直流電源適配器時的充電時間：
完全充滿需要 2 個小時
交流電源供電/充電
交流適配器 / 充電器（交流 110 V～220 V，50 Hz～60 Hz），熱像儀工作時可充電。提供通用交流電電源適配器。
節電
在 5 分鐘無活動時激活休眠模式；在 30 分鐘無活動時自動關閉
安全標準
CE 指令
IEC/EN 61010-1 第 2 版，污染等級 2
電磁兼容
EMC 指令
EN61326-1
CE 指令
IEC/EN 61326
US FCC 認證：
CFR 47, Part 15 Class A
振動
2 G, IEC 68-2-29
沖擊
25 G, IEC 68-2-29 {2 m (6.5 ft) 跌落, 5 面}
尺寸（高×寬×長）
0.27 m × 0.13 m × 0.15 m (10.5 in × 5 in × 6 in)
重量
1.2 kg (2.65 lb)
IP 防護等級
IP54
質保
2 年
校準周期
2 年（正常工作和正常老化）
支持的語言
英文、意大利文、德文、西班牙文、法文、耳聞、葡萄牙文、瑞典文、土耳其文、捷克文、波蘭文、芬蘭文、簡體中文、繁體中文、韓文和日文
美國FLUKE福祿克 TiR紅外熱像儀配置
型號名稱
描述
Fluke TiR
9 Hz 熱像儀
包括：
· Fluke TiR 9 Hz 熱像儀
· 交流電源/電池充電器（包括電源適配器）
· SD 存儲卡
· SD 卡閱讀器 (USB)，用于將圖像下載到計算機中
· SmartView? 軟件，終生免費升級
· 結實耐用的便攜包
· 軟運輸包
· 手帶
· 用戶手冊
· 保修注冊卡
美國FLUKE福祿克相關產品：
美國FLUKE福祿克 TiR125 紅外熱像儀
美國FLUKE福祿克 TiR110 紅外熱像儀
美國FLUKE福祿克 TiR32 紅外熱像儀
美國FLUKE福祿克 TiR 紅外熱像儀
美國FLUKE福祿克 Ti125通用型紅外熱像儀

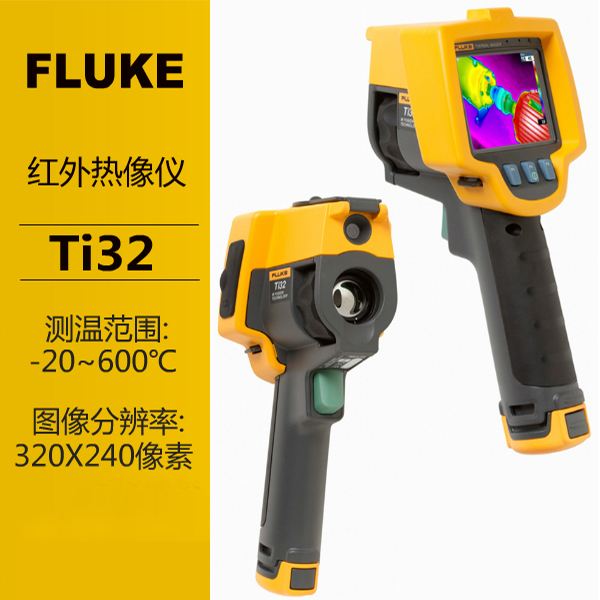

美國FLUKE福祿克 Ti32通用型紅外熱像儀
