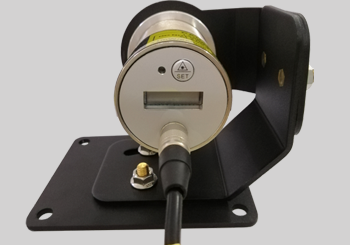

SCTQ-0010紅外測溫儀 安裝尺寸

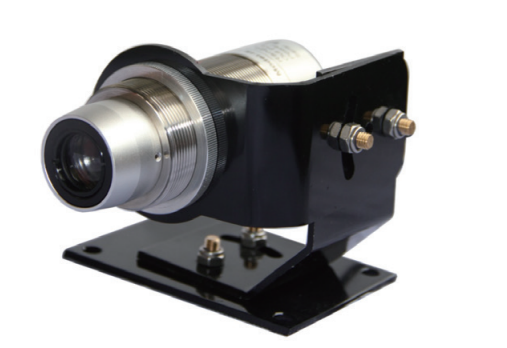

SCTQ-0010紅外測溫儀是非接觸紅外測溫儀，紅外測溫儀是基于物體表面紅外輻射能量的大小來計算溫度，非接觸式測溫是紅外測溫儀最大優點，可以方便地測量難以接近的或移動中物體。
SCTQ-080紅外測溫儀為一體化集成式紅外測溫儀，傳感器、光學系統、電子系統及 LCD 顯示共同集成在金屬外殼里，探頭的外殼材質為不銹鋼，表面經過硬質處理，表面耐磨， 不易劃傷，探頭防護等級符合 IP65/NEMA-4 密封等級，可滿足各種場合使用要求。
產品特點
? 測溫范圍覆蓋 0℃～1000℃分段
? 測溫精度可達 1%,重復精度為 2℃
? 響應時間 100ms 可調
? 分辨率 0.1℃

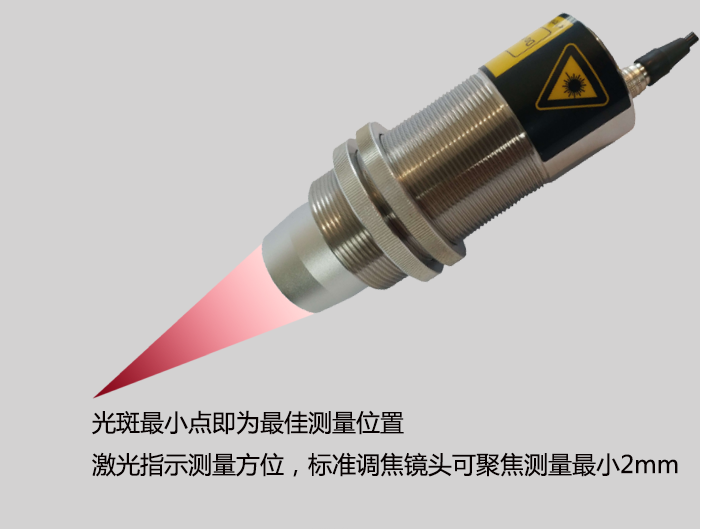

? 紅色雙激光瞄準，清晰顯示被測目標的位置及大小
? 采用藍色液晶屏為顯示界面
? 4-20mA 電流模擬信號輸出
單色紅外測溫儀原理
目前市場上的單色測溫儀，多為窄波段測溫儀。它的測溫原理是通過物體某一狹窄波長范圍內發生的輻射能量，來決定溫度的大小。測溫儀測量的是一個區域內的平均溫度，測量值受發射率、鏡頭的污染以及背景輻射的影響。
型號 SCTQ-080 SCTQ-0010
測溫范圍（℃） 0-500 0-1000
探測器 熱電堆
工作波長 （8-14）um
主要應用 有色金屬加工、感應加熱、涂層、冷軋
距離系數 30:1 120：1
測量距離 0.35m 至無窮遠可調
測量精度 ±1%tm℃
溫度分辨率 0.1℃
重復精度 ±2℃
單色系數 0.100～1.000，步距 0.001 可調
響應時間 100ms，可以調節
信號處理 峰值、谷值、平均值，環境溫度過高過低報警，掉電保護等功能
輸出 4～20mA 輸出,分辨率 0.1℃ TTL 輸出，可實現參數修改，數據記錄和查詢等功能
顯示方式 采用工業級 LCD 藍光顯示屏
供電電源 DC（20～30）V，功耗：2.5W（24V@100mA），帶過壓、過流、短路保護
瞄準方式 雙激光瞄準
接口 采用全密封插頭
使用環境 -20℃～+55℃，不帶水冷；-20℃～+120℃，帶水冷
防護等級 IP65
物體發出輻射能量的大小與發射率有一定關系。發射率越大，物體發出的紅外線能量越大。物體的發射率與物體表面的狀態有一定關系，表面的粗糙度、亮暗程度、不同材質都會影響發射率。所以在使用單色測溫儀時，常會有一張不同材質的發射率表
適用場合 被測物測量面積較大（完全能夠充滿目標視場）、表面較平整（不彎曲）、與測量方向小于 30 度、被測物體 表面理化狀態穩定(非處于氧化、氣化、液化過程之中) 、光學通道少灰塵和沒有阻擋與衰減等場合下物體溫度的測量。
發射率變化、鏡頭的污染以及背景輻射的影響，與波長的選擇有關系。選擇特殊波長范圍的測溫儀，能夠使單色測溫儀盡量克服傳輸介質的干擾。比如水蒸汽、各種氣體等其它物質的影響。選擇短波長測溫，可以使紅外測溫儀受發射率的影響降到最低。長波長測溫儀通常用來測量低于 200℃的目標或特殊介質溫度的測量。
