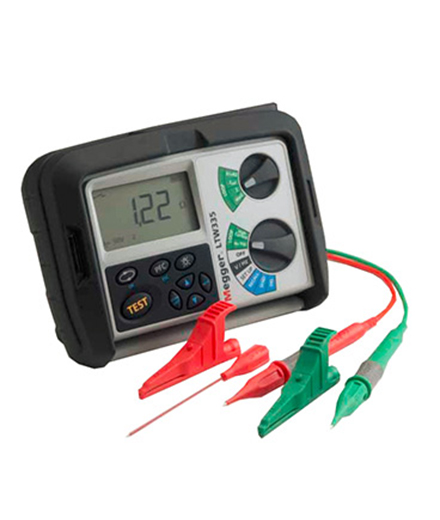

LTW300系列兩線回路阻抗測試儀簡介

·Megger新型2線接地回路測試儀，確認帶電電力電路的回路阻抗--亦即不需要斷開電力電路的電源供應。

·新的LTW300 系列儀器提供2線回路測試的解決方案--不會讓30mA RCD(殘余電流裝置)跳閘，且可使用于寬范圍電壓的操作。

·新的LTW300提供系列的功能使接地回路測試更安全及更簡易。

·LTW300系列有下列型號：

·LTW315 - 2 線回路阻抗測量

·LTW325 - 2 線 + maxZ + (R1+R2)

·LTW335 - 2 線 + maxZ + (R1+R2) +下載功能

LTW300系列兩線回路阻抗測試儀特點

LTW300系列兩線回路阻抗測試儀說明

·2線測試

回路測試只需要2根線*能進行測試。并能完成如下測試：

相對地

相到中線

相對相

測試很簡單，因?yàn)椴恍璧?根線的連接，這樣在測試的時候*不會因?yàn)椴恢罍y試哪部分的電路而導致接線錯誤，測試結果的分辨率為0.01或者6或者8。

·不跳閘回路測試

本LTW300系列能使用不跳閘回路測試對≥ 30 mA的RCD斷路器進行不跳閘測試。本儀器也能對帶有RCD保護裝置的3相電路進行測試。所有的測試模式使用單相和三相系統。

回路測試大約需要10秒時間*能完成，如果儀器探測到有干擾，測試可能需要再加10秒時間，但是有可能這個測試結果是不正確的。

·噪聲檢測(僅運用于不跳閘測試)

本LTW系列儀器采用*進的干擾探測電路，在進行回路測試的時候，不斷的監測輸入信號，以確保沒有來自現場的干擾影響測試結果的精度。

·提供了兩種測試模式：

a) 10秒測試：

始終執行一個10秒測試，如果檢測到有干擾，在測試結束后有警告顯示。

b)自動延長測試

如果檢測有干擾，自動再延遲10秒測試時間，以提高測試的精確度。

·自動啟動

自動啟動功能，使一旦測試導線連接*開始進行回路測試，不需要再按測試按鈕，這樣測試*更安全。

·工作電壓

該儀器運用范圍廣泛的電氣電壓(見表)從50Vac電至300 Vac單相電源和高達440Vac電壓在3相設備。這些措施包括中心抽頭110伏交流電路，與55V相對地。

LTW315是限制在100v- 280v之間

·高分辨率測試

LTW425提供高電流高分辨率回路測試到小數點后三位。這是理想的確立正確Ze在一個輸入電源，特別是對機動設備裝置。測試結果這也可以用來高功率因數校正計算結果。

PFC顯示

所有儀器可以計算高達20KA。

LTW425可以計算高達40KA, 分辨率達到0.001Ω。

計算使用回路測量阻抗和測量線路電壓，來計算PFC值。

·校準證書

所有LTW300系列儀器，配備有Megger的校準證書。

LTW300系列兩線回路阻抗測試儀應用

·放射式電路

·測量帶電電路的阻抗時，不能使用連續性試驗儀，必須要使用「接地(回路)阻抗測試」

·接地(回路)測試器，將會測量電路的回路阻抗。

·裝有RCD漏電斷路器保護的單相或三相電源

·如墻裝插座或配電板等的放射式電路，現在能夠輕松地使用2線射式電路進行測試

·未使RCD保護的電路

·可以安全地測試超過300 V相-對-地或440 V相-對-相的單相或三相電源

·放射式電路

·放射電路系指「電路不會回返至原來起點的電路」，現在可以使用2線測試器輕松地測試(如同環型電路一樣)-甚至是只有單相或是中性接點的電路而已

·110 V裝置(安裝)

·110 V a.c.系統(包含110 V中間抽頭至接地，相-對-地為55 V)，能夠在110 V的二次繞阻上測試，或中間抽頭對-地55 V上測試

·汽車配電系統

·典型上是由引擎驅動輔助發電機，而由230 V、415 V及110V(中間抽頭)所組成的電力配電系統。汽車上所供應的電源，將視引擎的轉速與電壓規格而有所不同，可能會超過標準的公共供電電壓
