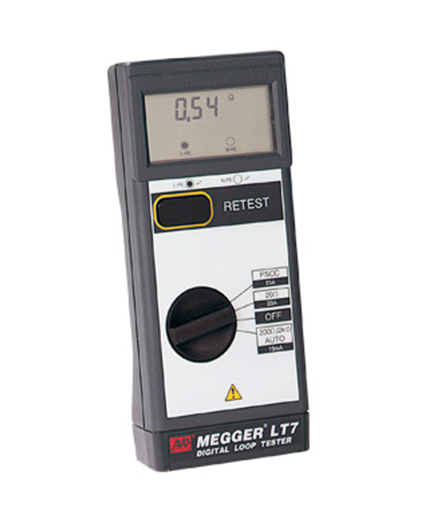

LT7回路阻抗測試儀簡介：
?美國Megger(AVO) LT7回路阻抗測試儀，它是*測試相、地和相的中性回路的回路阻抗測試儀
LT7回路阻抗測試儀特點：
?測試相 - 地和相 - 中性回路
?低電流量程用于RCD保護電路
?直接讀出預測短路電流和預測接地故障電流
?主電源電壓50 - 263V，50/60Hz
LT7回路阻抗測試儀說明：
?MEGGER LT7 可在不釋放 RCD 額定≥30mA 情況下，測量回路阻抗;甚至只在 15mA ，可以測量d.c.敏感性電子RCD，0.1Ω 分辨率
?通用的大電流量程用五保險保護電路，0.01Ω分辨率
?用2根測試線，測試三相和照明線路
?主測試線和2根測試線隨機配置
| 類型 | LT5 | LT6 | LT7 |
| 量程 | 20 Ω TN: 0,01 to 19,99 Ω 200 Ω TT: 0,1 to 199,9 Ω | 20 Ω TN: 0,01 to 19,99 Ω 2000 Ω TT: 1 to 1999 Ω | 20 Ω ： 0,01 Ω - 19,9 Ω 200 Ω / 2k Ω ： 0,1 Ω - 1,99 k Ω PSCC ： 0,01 - 0,99 kA 1,0 - 19,9 kA |
| 分辨率 | 20 Ω TN: 讀數的 ±2%±3 位數 200 Ω TT : 讀數的 ±2%±1 位數 | 20 Ω TN: 讀數的 ±2%±3 位數 2000 Ω TT: 讀數的 ±3%±1 位數 | 20 Ω ： ±2%±3 位數（主電源 230V ） ±5%±6 位數 ( 主電源 110V) 200 Ω /2k Ω ： ±2% 3 位數（主電源 230V ） ±5% 6 位數 ( 主電源 110V) PSCC ： ±2%±3 位數（主電源 230V ） ±5%±6 位數 ( 主電源 110V) |
| 操作電壓 | 230 V a.c. r.m.s. ±10%, 45 to 65 Hz | 230 V a.c. r.m.s. ±10%, 45 to 65 Hz | 50 V - 263 V 50/60Hz |
| 顯示 | 31? 2 個 數字 L.C.D 顯示 ( *大讀數 1999) | 31? 2 個 數字 L.C.D 顯示 ( *大讀數 1999) | 3 個數字 L.C.D. 顯示 |
| 保險絲 | 13 A , 250 V 陶瓷保險絲 25 x 6 mm ( 符合標準 BS 1362) 7A , 440 V 陶瓷保險絲 , 32 x 6 mm ( 符合標準 DEF 63A , *大 ) | 13 A , 250 V 陶瓷保險絲 25 x 6 mm ( 符合標準 BS 1362) 7A , 440 V 陶瓷保險絲 , 32 x 6 mm ( 符合標準 DEF 63A , *大 ) | 10 A (F) 440 V 10 kA 32 mm 陶瓷 HBC. |
| 溫度范圍 | 操作 : -5 到 + 50°C 儲存 : -20 到 + 60°C | 操作 : -5 到 + 50°C 儲存 : -20 到 + 60°C | 操作 : -5°C 到 40°C 儲存 : -25°C 到 65°C |
| 濕度范圍 | 操作 : 80% RH @ 40°C 儲存 : 93% RH @ 40°C | 操作 : 80% RH @ 40°C 儲存 : 93% RH @ 40°C . | 操作 : 0 - 90% RH 非冷凝 儲存 : 0 - 95% RH 非冷凝 @ 40°C |
| 自動關閉 |
|
|
五分鐘 |
| 電池供電 |
|
|
4 x 1,5 V 堿電池類型 IEC LR6, 4 x 1,2 V 鎳可充電電池 |
| 重量 | 350g | 350g | 1200g （包括導線，盒子 & 電池） |
| 尺寸 | 195 H x 90 W x 40 D mm | 195 H x 90 W x 40 D mm | 220 x 92 x 55 mm |
